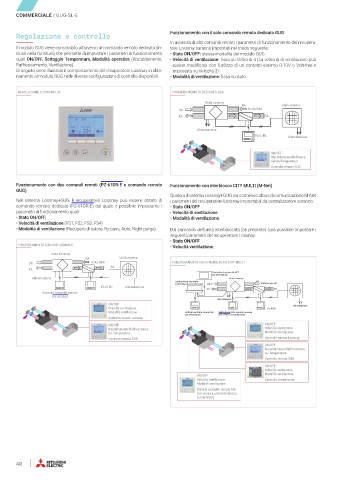

Page 42 - MITSUBISHIELECTRIC - CATALOGO VENTILAZIONE

COMMERCIALE / GUG-SL-E

Regolazione e controllo Funzionamento con il solo comando remoto dedicato GUG
In assenza di altri comandi remoti i parametri di funzionamento del recupera-
Il modulo GUG viene comandato attraverso un comando remoto dedicato (in- tore Lossnay saranno impostati nel modo seguente:
cluso nella fornitura) che permette di impostare i parametri di funzionamento • Stato ON/OFF: stessa modalità del modulo GUG
quali ON/OFF, Settaggio Temperatura, Modalità operativa (Riscaldamento, • Velocità di ventilazione: fissa su Velocità 4 (La velocità di ventilazione può
Raffrescamento, Ventilazione). essere modificata con l’utilizzo di un contatto esterno 0-10V o Volt-free e
Di seguito viene illustrato il comportamento del recuperatore Lossnay in abbi- impostata su Velocità 3)
namento al modulo GUG nelle diverse configurazioni di controllo disponibili. • Modalità di ventilazione: fissa su Auto

REGOLAZIONE E CONTROLLO COMANDO REMOTO DEDICATO GUG
Unità Lossnay
RA Unità esterna
OA Unità GUG
EA SA

Alimentazione
PZ-01RC Alimentazione

ON/OFF
Riscaldamento/Raffresca-
mento/Temperatura
Controllo remoto GUG

Funzionamento con due comandi remoti (PZ-61DR-E e comando remoto Funzionamento con interblocco CITY MULTI (M-Net)
GUG)
Qualora il sistema Lossnay+GUG sia connesso al bus di comunicazione M-Net
Nel sistema Lossnay+GUG il recuperatore Lossnay può essere dotato di i parametri del recuperatore Lossnay impostabili da centralizzatore saranno:
comando remoto dedicato (PZ-61DR-E) dal quale è possibile impostarne i • Stato ON/OFF
parametri di funzionamento quali: • Velocità di ventilazione
• Stato ON/OFF, • Modalità di ventilazione.
• Velocità di ventilazione (FS1, FS2, FS3, FS4)
• Modalità di ventilazione (Recupero di calore, By-pass, Auto, Night purge). Dal comando dell’unità interbloccata (se presente) sarà possibile impostare i
seguenti parametri del recuperatore Lossnay:
• Stato ON/OFF
FUNZIONAMENTO CON DUE COMANDI • Velocità ventilazione.
Unità Lossnay
RA Unità esterna
OA Unità GUG FUNZIONAMENTO CON INTERBLOCCO CITY MULTI
EA SA
Controller di sistem M-NET
(se necessario)
Alimentazione Unità Lossnay
Unità interna City Multi RA
(sincronizzata con lossnay) OA Batteria esp. dir.
PZ-01RC Alimentazione
EA SA
Lossnay comando remoto
(PZ-61DR-E)
Alimentazione
ON/OFF Alimentazione
Velocità ventilazione PZ-01RC
Modalità ventilazione Unità di controllo remoto MA Unità di controllo remoto Lossnay
(se necessario)
(PZ-61DR-E se necessario)
Controllo remoto Lossnay
ON/OFF ON/OFF
Riscaldamento/Raffrescamen- Velocità ventilazione
to/ Temperatura Modalità ventilazione
Controllo remoto GUG Controllo remoto Lossnay
ON/OFF
Riscaldamento/Raffrescamen-
to/ Temperatura
Controllo remoto GUG
ON/OFF
Velocità ventilazione
ON/OFF Modalità ventilazione
Velocità ventilazione Controllo centralizzato
Modalità ventilazione
Unità di controllo remoto MA
(connessa a unità interblocca-
ta City Multi)

40
