VENTILCONVETTORE CENTRIFUGO ELIOS

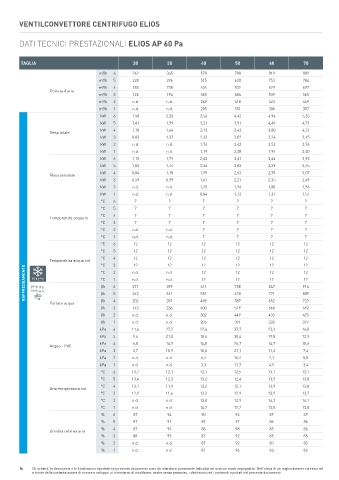

DATI TECNICI PRESTAZIONALI ELIOS AP 60 Pa

TAGLIA 20 30 40 50 60 70
m³/h 6 262 345 570 708 819 889
m³/h 5 228 296 515 620 753 784
m³/h 4 183 235 434 532 629 697
Portata d’aria
m³/h 3 126 194 365 484 539 565
m³/h 2 n.d. n.d. 269 418 423 459
m³/h 1 n.d. n.d. 205 351 306 357
kW 6 1,58 2,33 3,56 4,42 4,94 5,33
kW 5 1,41 1,99 3,21 3,91 4,49 4,71
Resa totale kW 4 1,18 1,64 2,73 3,42 3,80 4,21
kW 3 0,83 1,37 2,33 3,02 3,26 3,45
kW 2 n.d. n.d. 1,76 2,62 2,52 2,76
kW 1 n.d. n.d. 1,19 2,28 1,94 2,20
kW 6 1,15 1,71 2,63 3,41 3,64 3,93
kW 5 1,03 1,44 2,36 3,02 3,29 3,45
kW 4 0,84 1,18 1,99 2,63 2,75 3,07
Resa sensibile
kW 3 0,59 0,99 1,67 2,27 2,35 2,49
kW 2 n.d. n.d. 1,25 1,96 1,80 1,96
kW 1 n.d. n.d. 0,84 1,72 1,37 1,57
°C 6 7 7 7 7 7 7
°C 5 7 7 7 7 7 7
°C 4 7 7 7 7 7 7
Temperatura acqua in
°C 3 7 7 7 7 7 7
°C 2 n.d. n.d. 7 7 7 7
°C 1 n.d. n.d. 7 7 7 7
°C 6 12 12 12 12 12 12
°C 5 12 12 12 12 12 12
Temperatura acqua out °C 4 3 12 12 12 12 12 12
12
12
°C
12
12
12
12
RAFFREDDAMENTO °C 2 1 6 n.d. n.d. 611 758 847 914
12
12
12
12
n.d.
n.d.
12
12
12
12
°C
271
399
l/h
652
469
281
723
l/h
202
587
Portata acqua l/h 5 4 242 341 551 670 771 809
l/h 3 143 236 400 519 560 592
l/h 2 n.d. n.d. 302 449 433 473
l/h 1 n.d. n.d. 205 391 333 377
kPa 6 11,4 27,7 22,4 37,7 23,3 16,0
kPa 5 9,4 21,0 18,6 30,4 19,8 12,9
Acqua - PdC kPa 4 6,8 14,9 14,0 26,7 14,7 10,6
kPa 3 3,7 10,9 10,6 21,1 11,2 7,4
kPa 2 n.d. n.d. 6,4 16,4 7,1 5,0
kPa 1 n.d. n.d. 3,3 11,7 4,5 3,4
°C 6 13,7 12,1 13,1 12,5 13,7 13,7
°C 5 13,4 12,3 13,2 12,4 13,9 13,8
Aria temperatura out °C 4 13,1 11,9 13,2 12,1 13,9 13,8
°C 3 12,9 11,6 13,3 12,9 13,9 13,7
°C 2 n.d. n.d. 13,0 12,9 14,2 14,1
°C 1 n.d. n.d. 14,7 12,2 13,5 13,8
% 6 87 94 90 96 87 87
% 5 87 91 89 97 86 86
% 4 87 93 88 98 85 86
Umidità relativa aria
% 3 88 95 87 92 85 85
% 2 n.d. n.d. 87 92 83 83
% 1 n.d. n.d. 81 96 85 85
