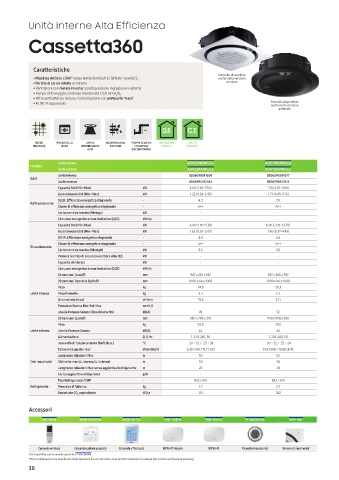

Page 32 - SAMSUNG - CAC 2024

Unità interne Alta Efficienza

Cassetta360

Caratteristiche
Pannello disponibile
• Mandata dell’aria a 360° senza alette distributrici (effetto “coanda”); anche nella versione
• Perdite di carico ridotte al minimo circolare
• Ventilatore con motore inverter; predisposizione ingresso aria esterna
• Pompa di drenaggio condensa incorporata (750 mmH O);
2
• Filtro antibatterico incluso; Comunicazione con protocollo “Nasa”
• kit WI-FI (opzionale) Pannello disponibile
anche nella versione
quadrata

D.F. C.T.

FILTRO PROTOCOLLO AMPIA INGRESSO ARIA POMPA SCARICO DETRAZIONI CONTO
(INCLUSO) NASA DISTRIBUZIONE ESTERNA CONDENSA FISCALI* TERMICO*
ARIA (INCORPORATA)
Unità interna AC052BN6PKG/EU AC071BN6PKG/EU AC100BN6PKG/EU AC100BN6PKG/EU AC120BN6PKG/EU
Modello
Unità esterna AC052BXAPKG/EU AC071BXAPKG/EU AC100BXAPKG/EU AC100BXAPNG/EU AC120BXAPNG/EU
Unità interna 8806094341508 8806094341577 8806094341645 8806094341645 8806094341706
EAN
Unità esterna 8806094341553 8806094341614 8806094341676 8806094341683 8806094341720
Capacità Std (Min~Max) kW 5.00 (1.20~7.50) 7.10 (2.10~9.80) 10.0 (3.80~12.50) 10.0 (3.80~12.50) 12.1 (4.10~14.50)
Assorbimento Std (Min~Max) kW 1.22 (0.24~2.45) 1.71 (0.45~3.15) 2.42 (0.75~3.25) 2.42 (0.75~3.25) 3.10 (0.75~4.30)
SEER: Efficienza energetica stagionale - 8.3 7.8 7.6 7.6 7.3
Raffreddamento
Classe di efficienza energetica stagionale - A++ A++ A++ A++ A++
Carico termico teorico (Pdesigc) kW - - - - -
Consumo energetico annuo indicativo (QCE) kWh/a - - - - -
Capacità Std (Min~Max) kW 6.00 (1.00~9.30) 8.00 (2.00~12.70) 11.20 (3.20~18.80) 11.20 (3.20~18.80) 13.20 (3.20~20.00)
Assorbimento Std (Min~Max) kW 1.62 (0.20~3.05) 1.96 (0.37~4.45) 2.75 (0.59~6.40) 2.75 (0.59~6.40) 3.20 (0.59~7.90)
SCOP: Efficienza energetica stagionale - 4.6 4.6 4.6 4.6 4.4
Classe di efficienza energetica stagionale - A++ A++ A++ A++ A+
Riscaldamento
Carico termico teorico (PdesigH) kW 3.9 5.0 8.0 8.0 9.2
Potenza termica di sicurezza elettrica elbu (Tj) kW - - - - -
Capacità dichiarata kW - - - - -
Consumo energetico annuo indicativo (QCE) kWh/a - - - - -
Dimensioni (LxAxP) mm 947 x 281 x 947 947 x 365 x 947 947 x 365 x 947 947 x 365 x 947 947 x 365 x 947
Dimensioni Pannello (LxAxP) mm 1000 x 66 x 1000 1000 x 66 x 1000 1000 x 66 x 1000 1000 x 66 x 1000 1000 x 66 x 1000
Peso kg 24.5 30.3 25.5 25.5 25.5
Unità interna Peso Pannello kg 6.3 6.3 6.3 6.3 6.3
Aria trattata (max) m 3 /min 15.5 21.1 20.1 20.1 21.1
Pressione Statica Min-Std-Max mmH 2 O - - - - -
Livello Potenza Sonora (Riscaldamento) dB(A) 49 52 61 61 61
Dimensioni (LxAxP) mm 880 x 798 x 310 940 x 998 x 330 940 x 1.420 x 330 940 x 1.420 x 330 940 x 1.420 x 330
Peso kg 50.0 75.0 100.0 100.0 100.0
Unità esterna Livello Potenza Sonora dB(A) 63 64 66 66 69
Alimentazione Ø, V, Hz 1, 220-240, 50 1, 220-240, 50 1, 220-240, 50 3, 380-415, 50 3, 380-415, 50
Intervallo di funzionamento (Raff./Risc.) °C -20 ~ 52 / -25 ~ 24 -20 ~ 52 / -25 ~ 24 -20 ~ 52 / -25 ~ 24 -20 ~ 52 / -25 ~ 24 -20 ~ 52 / -25 ~ 24
Tubazioni Liquido / Gas Ømm/(inch) 6.35 (1/4) / 12.7 (1/2) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8) 9.52 (3/8) / 15.88 (5/8)
Lunghezza tubazioni Max m 50 55 85 85 85
Dati installativi Dislivello max (U. Interna/U. Esterna) m 30 30 30 30 30
Lunghezza tubazioni Max senza aggiunta di refrigerante m 20 30 30 30 30
Carica aggiuntiva refrigerante g/m - - - - -
Tipo Refrigerante /GWP - R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675
Refrigerante Precarica di fabbrica kg 1.7 2.7 3.5 3.5 3.5
Tonnellate CO 2 equivalente tCO 2 e 1.15 1.82 2.36 2.36 2.36

Accessori

AR-EH03E MWR-WG00KN MWR-SH11N MIM-H14EN MIM-H04EN PC4NUNMAN MCR-SME

Comando wireless Comando cablato avanzato Comando a filo touch Kit Wi-Fi Singolo Kit Wi-Fi Pannello (necessario) Sensore di movimento 1
(1) Compatibile con il pannello quadrato PC4NUDMAN
*Per le combinazioni che beneficiano delle detrazioni fiscali o incentivi conto termico consultare il catalogo GSE o l'autocertificazione Samsung.
30
