P. 37

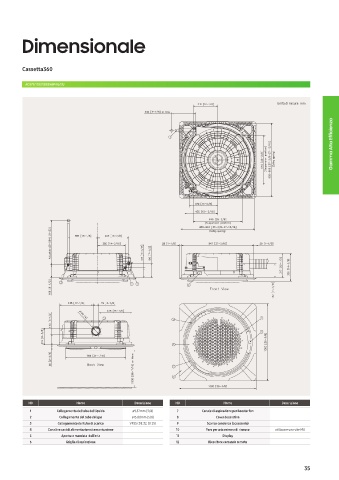

Dimensionale
Cassetta360
AC071/100/120BN6PKG/EU
Unità di misura: mm
Gamma Alta Efficienza
NO Nome Descrizione NO Nome Descrizione
1 Collegamento del tubo del liquido ø9.52mm (3/8) 7 Canale di aspirazione per Booster fan
2 Collegamento del tubo del gas ø15.88mm (5/8) 8 Cover decorativa
3 Collegamento del tubo di scarico VP25 (DE 32, DI 25) 9 Scarico condensa (accessorio)
4 Canaline cavi di alimentazione/comunicazione 10 Foro per aria esterna di rinnovo utilizzare una vite M4
5 Apertura mandata dell'aria 11 Display
6 Griglia di aspirazione 12 Ricevitore comando remoto
35
