P. 34

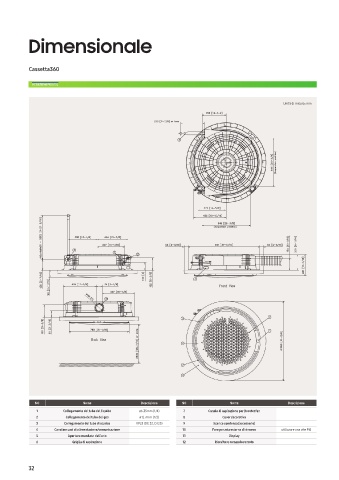

Dimensionale
Cassetta360
AC052BN6PKG/EU
Unità di misura: mm
NO Nome Descrizione NO Nome Descrizione
1 Collegamento del tubo del liquido ø6.35mm (1/4) 7 Canale di aspirazione per Booster fan
2 Collegamento del tubo del gas ø12.7mm (1/2) 8 Cover decorativa
3 Collegamento del tubo di scarico VP25 (DE 32, DI 25) 9 Scarico condensa (accessorio)
4 Canaline cavi di alimentazione/comunicazione 10 Foro per aria esterna di rinnovo utilizzare una vite M4
5 Apertura mandata dell'aria 11 Display
6 Griglia di aspirazione 12 Ricevitore comando remoto
32
