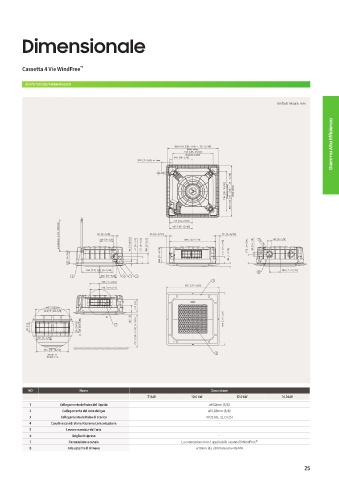

Dimensionale
Cassetta 4 Vie WindFree ™
AC071/100/120/140BN4PKG/EU
Unità di misura: mm
Gamma Alta Efficienza
NO Nome Descrizione
7.1 kW 10.0 kW 12.0 kW 14.0 kW
1 Collegamento del tubo del liquido ø9.52mm (3/8)
2 Collegamento del tubo del gas ø15.88mm (5/8)
3 Collegamento del tubo di scarico VP25 (DE 32, DI 25)
4 Canaline cavi di alimentazione/comunicazione -
5 Louver mandata dell'aria -
6 Griglia di ripresa -
7 Connessione a canale La connessione non è applicabile a pannelli WindFree ™
8 Aria esterna di rinnovo ø 10mm (4), utilizzare una vite M4
