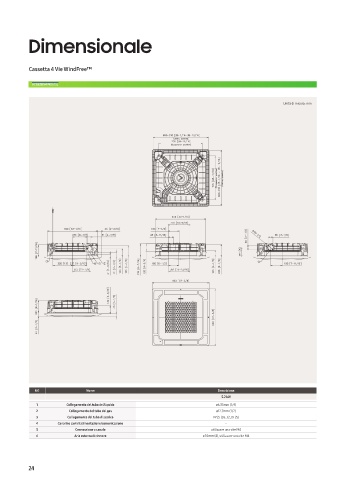

Dimensionale
Cassetta 4 Vie WindFree™
AC052BN4PKG/EU
Unità di misura: mm
NO Nome Descrizione
5.2 kW
1 Collegamento del tubo del liquido ø6.35mm (1/4)
2 Collegamento del tubo del gas ø12.7mm (1/2)
3 Collegamento del tubo di scarico VP25 (DE 32, DI 25)
4 Canaline cavi di alimentazione/comunicazione -
5 Connessione a canale utilizzare una vite M4
6 Aria esterna di rinnovo ø 10mm (4), utilizzare una vite M4
