P. 127

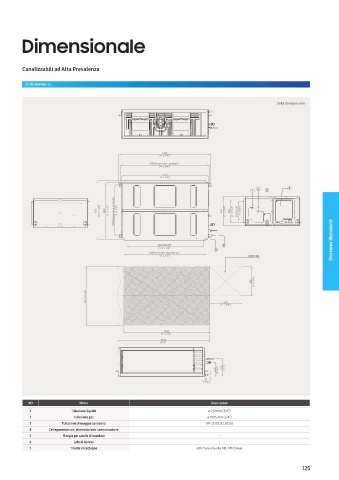

Dimensionale
Canalizzabili ad Alta Prevalenza
AC180JNHPKH/EU
Unità di misura: mm
Gamma Standard
NO Nome Descrizione
1 Tubazione liquido ø 9,52mm (3/8’’)
2 Tubazione gas ø 19,05 mm (3/4”)
3 Tubazione drenaggio condensa VP-25 (OD32, ID25)
4 Collegamento cavi alimentazione comunicazione -
5 Flangia per canale di mandata -
6 Lato di ripresa -
7 Tirante di sostegno utilizzare una vite M8 . M10 (4ea)
125
