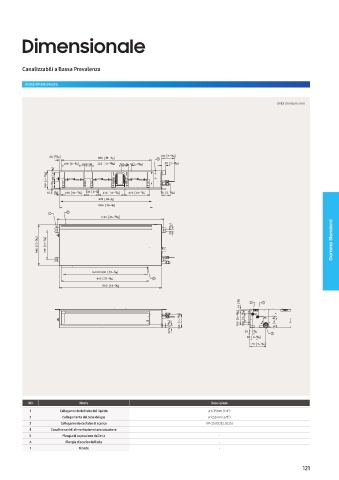

Dimensionale
Canalizzabili a Bassa Prevalenza
AC052/071BNLDKG/EU
Unità di misura: mm
4
6
7
Gamma Standard
5
2 1
3
NO Nome Descrizione
1 Collegamento del tubo del liquido ø 6.35mm (1/4")
2 Collegamento del tubo del gas ø 9,52mm (3/8’’)
3 Collegamento del tubo di scarico VP-25 (OD32, ID25)
4 Canaline cavi di alimentazione/comunicazione -
5 Flangia di aspirazione dell’aria -
6 Flangia di scarico dell’aria -
7 Tirante -
