P. 126

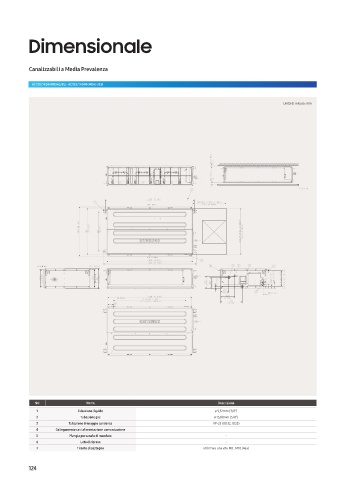

Dimensionale
Canalizzabili a Media Prevalenza
AC120/140RNMDKG/EU - AC120/140MNMDKH/EU
Unità di misura: mm
NO Nome Descrizione
1 Tubazione liquido ø 9,52mm (3/8’’)
2 Tubazione gas ø 15,88mm (5/8’’)
3 Tubazione drenaggio condensa VP-25 (OD32, ID25)
4 Collegamento cavi alimentazione comunicazione -
5 Flangia per canale di mandata -
6 Lato di ripresa -
7 Tirante di sostegno utilizzare una vite M8 . M10 (4ea)
124
