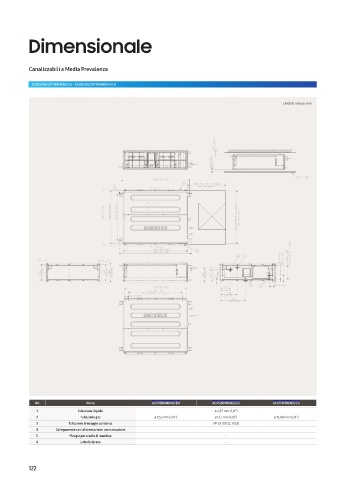

Dimensionale
Canalizzabili a Media Prevalenza
AC035/052/071RNMDKG/EU - AC035/052/071MNMDKH/EU
Unità di misura: mm
NO Nome AC035RNMDKG/EU AC052RNMDKG/EU AC071RNMDKG/EU
1 Tubazione liquido ø 6,35 mm (1/4’’)
2 Tubazione gas ø 9,52 mm (3/8’’) ø 12,7 mm (5/8’’) ø 15,88 mm (5/8’’)
3 Tubazione drenaggio condensa VP-25 (OD32, ID25)
4 Collegamento cavi alimentazione comunicazione -
5 Flangia per canale di mandata -
6 Lato di ripresa -
