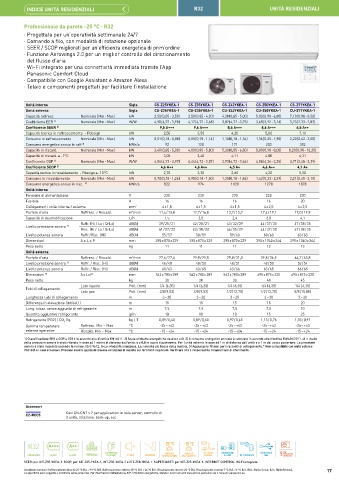

Page 17 - PANASONIC - RESIDENZIALE

INDICE UNITÀ RESIDENZIALI R32 UNITÀ RESIDENZIALI

Professionale da parete -25 °C · R32
· Progettata per un’operatività settimanale 24/7
· Comando a filo, con modalità di rotazione opzionale
· SEER / SCOP migliorati per un’efficienza energetica di prim’ordine
· Funzione Aerowings 2.0 per un miglior controllo del direzionamento
del flusso d’aria
· Wi-Fi integrato per una connettività immediata tramite l’App
Panasonic Comfort Cloud
· Compatibile con Google Assistant e Amazon Alexa
· Telaio e componenti progettati per facilitare l’installazione

Unità interna Sigla CS-Z25YKEA-1 CS-Z35YKEA-1 CS-Z42YKEA-1 CS-Z50YKEA-1 CS-Z71YKEA-1
Unità esterna Sigla CU-Z25YKEA-1 CU-Z35YKEA-1 CU-Z42YKEA-1 CU-Z50YKEA-1 CU-Z71YKEA-1
Capacità raffresc. Nominale (Min - Max) kW 2,50 (0,85 - 3,50) 3,50 (0,85 - 4,20) 4,20 (0,85 - 5,00) 5,00 (0,98 - 6,00) 7,10 (0,98 - 8,50)
Coefficiente EER 1) Nominale (Min - Max) W/W 4,90 (4,72 - 3,98) 4,12 (4,72 - 3,68) 3,82 (4,72 - 3,25) 3,68 (3,92 - 3,16) 3,23 (2,33 - 2,83)
Coefficiente SEER 2) 9,5 A+++ 9,6 A+++ 8,6 A+++ 8,6 A+++ 6,5 A++
Capacità teorica in raffrescamento - Pdesign kW 2,50 3,50 4,20 5,00 7,10
Consumo in raffrescamento Nominale (Min - Max) kW 0,51 (0,18 - 0,88) 0,85 (0,18 - 1,14) 1,10 (0,18 - 1,54) 1,36 (0,25 - 1,90) 2,20 (0,42 - 3,00)
Consumo energetico annuo in raff. 3) kWh/a 92 128 171 203 382
Capacità in riscald. Nominale (Min - Max) kW 3,40 (0,85 - 5,00) 4,00 (0,85 - 5,80) 5,30 (0,85 - 6,80) 5,80 (0,98 - 8,00) 8,20 (0,98 - 10,20)
Capacità di riscald. a -7°C kW 3,05 3,40 4,11 4,80 6,31
Coefficiente COP 1) Nominale (Min - Max) W/W 4,86 (4,72 - 3,97) 4,44 (4,72 - 3,87) 3,93 (4,72 - 3,66) 4,08 (4,26 - 3,35) 3,71 (2,45 - 3,29)
Coefficiente SCOP 2) 4,6 A++ 4,6 A++ 4,5 A+ 4,6 A++ 4,1 A+
Capacità teorica in riscaldamento - Pdesign a -10°C kW 2,70 3,20 3,60 4,20 5,50
Consumo in riscaldamento Nominale (Min - Max) kW 0,70 (0,18 - 1,26) 0,90 (0,18 - 1,50) 1,35 (0,18 - 1,86) 1,42 (0,23 - 2,39) 2,21 (0,40 - 3,10)
Consumo energetico annuo in risc. 3) kWh/a 822 974 1 120 1 278 1 878
Unità interna
Tensione di alimentazione V 230 230 230 230 230
Fusibile A 16 16 16 16 20
Collegamenti unità interna / esterna mm² 4 x 1,5 4 x 1,5 4 x 1,5 4 x 2,5 4 x 2,5
Portata d’aria Raffresc. / Riscald. m³/min 11,4 / 13,8 12,7 / 14,8 13,2 / 15,2 17,4 / 19,1 19,0 / 19,9
Capacità di deumidificazione L/h 1,5 2,0 2,4 2,8 4,1
Raffr. (Hi / Lo / Q-Lo) dB(A) 39 / 25 / 21 42 / 28 / 21 43 / 32 / 29 44 / 37 / 30 47 / 38 / 35
Livello pressione sonora 4)
Risc. (Hi / Lo / Q-Lo) dB(A) 41 / 27 / 22 43 / 30 / 22 44 / 35 / 29 44 / 37 / 30 47 / 38 / 35
Livello potenza sonora Raffr./Risc. (Hi) dB(A) 55 / 57 58 / 59 59 / 60 60 / 60 63 / 63
Dimensioni A x L x P mm 295 x 870 x 229 295 x 870 x 229 295 x 870 x 229 295 x 1 040 x 244 295 x 1 040 x 244
Peso netto kg 11 11 11 12 13
Unità esterna
Portata d’aria Raffresc. / Riscald. m³/min 27,6 / 27,6 29,8 / 29,8 29,8 / 31,0 39,8 / 36,9 44,7 / 45,8
Livello pressione sonora 4) Raffr. / Risc. (Hi) dB(A) 46 / 48 48 / 50 48 / 51 48 / 50 52 / 54
Livello potenza sonora Raffr. / Risc. (Hi) dB(A) 61 / 63 63 / 65 63 / 66 63 / 65 66 / 68
Dimensioni 5) A x L x P mm 542 x 780 x 289 542 x 780 x 289 542 x 780 x 289 695 x 875 x 320 695 x 875 x 320
Peso netto kg 30 30 30 40 45
Lato liquido Poll. (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Tubi di collegamento
Lato gas Poll. (mm) 3/8 (9,52) 3/8 (9,52) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88)
Lunghezza tubi di collegamento m 3 ~ 20 3 ~ 20 3 ~ 20 3 ~ 30 3 ~ 30
Differenza in elevazione (int/est) ) m 15 15 15 15 20
Lung. tubaz. senza aggiunta di refrigerante m 7,5 7,5 7,5 7,5 10
Quantità aggiuntiva refrigerante g/m 10 10 10 15 25
Refrigerante (R32) / CO Eq. kg / T 0,89 / 0,60 0,89 / 0,60 0,97 / 0,65 1,13 / 0,76 1,35 / 0,91
2
Gamma temperature Raffresc. Min ~ Max °C -25 ~ +43 -25 ~ +43 -25 ~ +43 -25 ~ +43 -25 ~ +43
esterne operative Riscald. Min ~ Max °C -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24
1) Classificazione EER e COP a 230 V in accordo alla direttiva EN14511. 2) Scala etichette energetiche da A+++ a D. 3) Il consumo energetico annuale è calcolato in accordo alla direttiva EU/626/2011. 4) Il livello
della pressione sonora è stato rilevato in asse ad 1 metro di distanza dall’unità, e a 0,8 m sopra il pavimento. Per l’unità esterna in asse ad 1 m di distanza dall’unità e a 1 m dal corpo posteriore. La pressione
sonora è stata misurata secondo le norme JIS C 9612. Q-Lo: Modalità silenziosa. Lo: velocità più bassa della ventola. 5) Aggiungere 70 mm per i raccordi di collegamento.* Non compatibile con unità esterne
PACi NX e i suoi accessori. Possono essere applicate diverse condizioni di vendita sul territorio nazionale. Verificare con il responsabile commerciale di riferimento.

Accessori
Cavi CN-CNT x 2 per applicazioni in sala server, controllo di
CZ-RCC5
2 unità, rotazione, back-up, ecc.

R32 A+++ A++ -25 °C -15 °C R22
R410A R32
COMPRESSORE MODALITÀ MODALITÀ R22 / R410A INTEGRAZIONE CONNETTIVITÀ 5 ANNI
REFRIGERANTE 9,6 SEER 4,6 SCOP R2 ROTARY 21 dB(A) AEROWINGS RAFFRESCAMENTO RISCALDAMENTO RENEWAL A S-LINK WI-FI INTEGRATO BMS DI GARANZIA SUL
COMPRESSORE
SEER: per KIT-Z35-YKEA-1. SCOP: per KIT-Z25-YKEA-1, KIT-Z35-YKEA-1 e KIT-Z50-YKEA-1. SUPER QUIET: per KIT-Z25-YKEA-1. INTERNET CONTROL: Wi-Fi integrato.
Condizioni nominali: Raffrescamento interno 27 °C B.S. / 19 °C B.U. Raffrescamento esterno 35 °C B.S. / 24 °C B.U. Riscaldamento interno 20 °C B.S. Riscaldamento esterno 7 °C B.S. / 6 °C B.U. (B.S.: Bulbo Secco; B.U.: Bulbo Umido). 17
Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichette energetiche, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
