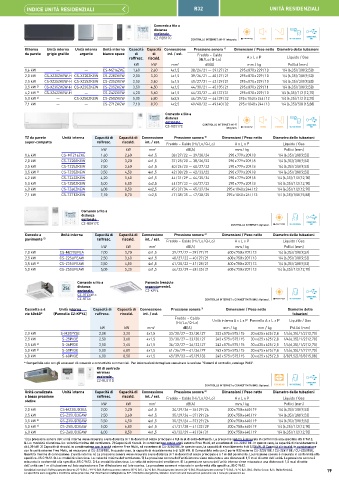

Page 19 - PANASONIC - RESIDENZIALE
P. 19
INDICE UNITÀ RESIDENZIALI R32 UNITÀ RESIDENZIALI
Comando a filo a
distanza
opzionale.
CZ-RD517C CONTROLLO INTERNET: Wi-Fi integrato. 21 dB(A) AEROWINGS WI-FI INTEGRATO CONNETTIVITÀ
BMS
Etherea Unità interna Unità interna Unità interna Capacità Capacità Connessione Pressione sonora 1) Dimensioni / Peso netto Diametro delle tubazioni
da parete grigio grafite argento bianco opaco di di int. / est. Freddo – Caldo
raffresc. riscald. (Hi / Lo / Q-Lo) A x L x P Liquido / Gas
kW kW mm² dB(A) mm / kg Pollici (mm)
1,6 kW — — CS-MZ16ZKE 1,60 2,60 4x1,5 38 / 26 / 21 — 39 / 27 / 21 295 x 870 x 229 / 10 1/4 (6,35) / 3/8 (9,52)
2,0 kW CS-XZ20ZKEW-H CS-XZ20ZKEW CS-Z20ZKEW 2,00 3,20 4x1,5 39 / 26 / 21 — 40 / 27 / 21 295 x 870 x 229 / 10 1/4 (6,35) / 3/8 (9,52)
2,5 kW CS-XZ25ZKEW-H CS-XZ25ZKEW CS-Z25ZKEW 2,50 3,60 4x1,5 41 / 27 / 21 — 43 / 29 / 21 295 x 870 x 229 / 10 1/4 (6,35) / 3/8 (9,52)
3,5 kW 2) CS-XZ35ZKEW-H CS-XZ35ZKEW CS-Z35ZKEW 3,50 4,50 4x1,5 44 / 30 / 21 — 45 / 35 / 21 295 x 870 x 229 / 11 1/4 (6,35) / 3/8 (9,52)
4,2 kW 3) CS-XZ42ZKEW-H — CS-Z42ZKEW 4,20 5,60 4x1,5 44 / 33 / 27 — 45 / 37 / 31 295 x 870 x 229 / 10 1/4 (6,35) / 1/2 (12,70)
5,0 kW 4) — CS-XZ50ZKEW CS-Z50ZKEW 5,00 6,80 4x2,5 44 / 39 / 32 — 46 / 39 / 32 295 x 1040 x 244 / 12 1/4 (6,35) / 1/2 (12,70)
7,1 kW — — CS-Z71ZKEW 7,10 8,70 4x2,5 49 / 40 / 32 — 49 / 40 / 32 295 x 1040 x 244 / 13 1/4 (6,35) / 5/8 (15,88)
Comando a filo a
distanza
opzionale. CONTROLLO INTERNET: Wi-Fi
CZ-RD517C integrato. 20 dB(A) AEROWINGS WI-FI INTEGRATO CONNETTIVITÀ
BMS
TZ da parete Unità interna Capacità di Capacità di Connessione Pressione sonora 1) Dimensioni / Peso netto Diametro delle tubazioni
super-compatta raffresc. riscald. int. / est. Freddo – Caldo (Hi / Lo / Q-Lo) A x L x P Liquido / Gas
kW kW mm² dB(A) mm / kg Pollici (mm)
1,6 kW CS-MTZ16ZKE 1,60 2,60 4x1,5 38 / 27 / 22 — 39 / 28 / 24 290 x 779 x 209 / 8 1/4 (6,35) / 3/8 (9,52)
2,0 kW CS-TZ20ZKEW 2,00 3,20 4x1,5 37 / 25 / 20 — 38 / 26 / 22 290 x 779 x 209 / 8 1/4 (6,35) / 3/8 (9,52)
2,5 kW CS-TZ25ZKEW 2,50 3,60 4x1,5 40 / 26 / 20 — 40 / 27 / 22 290 x 779 x 209 / 8 1/4 (6,35) / 3/8 (9,52)
3,5 kW 2) CS-TZ35ZKEW 3,50 4,50 4x1,5 42 / 30 / 20 — 42 / 33 / 22 290 x 779 x 209 / 8 1/4 (6,35) / 3/8 (9,52)
4,2 kW CS-TZ42ZKEW 4,20 5,60 4x1,5 44 / 31 / 29 — 44 / 35 / 34 290 x 779 x 209 / 8 1/4 (6,35) / 1/2 (12,70)
5,0 kW CS-TZ50ZKEW 5,00 6,80 4x2,5 44 / 37 / 33 — 44 / 37 / 33 290 x 779 x 209 / 8 1/4 (6,35) / 1/2 (12,70)
6,0 kW CS-TZ60ZKEW 6,00 8,50 4x2,5 45 / 37 / 34 — 45 / 37 / 34 295 x 1040 x 244 / 12 1/4 (6,35) / 1/2 (12,70)
7,1 kW CS-TZ71ZKEW 7,10 8,70 4x2,5 47 / 38 / 35 — 47 / 38 / 35 295 x 1040 x 244 / 13 1/4 (6,35) / 5/8 (15,88)
Comando a filo a
distanza
opzionale.
CZ-RD517C CONTROLLO INTERNET: Optional. WI-FI OPZIONALE CONNETTIVITÀ
BMS
Console a Unità interna Capacità di Capacità di Connessione Pressione sonora 6) Dimensioni / Peso netto Diametro delle tubazioni
pavimento 5) raffresc. riscald. int. / est. Freddo – Caldo (Hi / Lo / Q-Lo) A x L x P Liquido / Gas
kW kW mm² dB(A) mm / kg Pollici (mm)
2,0 kW CS-MZ20UFEA 2,00 3,20 4x1,5 39 / 27 / 22 — 39 / 27 / 21 600 x 750 x 207 / 13 1/4 (6,35) / 3/8 (9,52)
2,5 kW CS-Z25UFEAW 2,50 3,60 4x1,5 40 / 27 / 22 — 40 / 27 / 21 600 x 750 x 207 / 13 1/4 (6,35) / 3/8 (9,52)
3,5 kW 2) CS-Z35UFEAW 3,50 4,50 4x1,5 41 / 28 / 22 — 41 / 28 / 21 600 x 750 x 207 / 13 1/4 (6,35) / 3/8 (9,52)
5,0 kW CS-Z50UFEAW 5,00 5,30 4x1,5 44 / 33 / 29 — 48 / 35 / 31 600 x 750 x 207 / 13 1/4 (6,35) / 1/2 (12,70)
Comando a filo a Pannello (venduto
distanza separatamente).
opzionale. CZ-KPY4
CZ-RTC6W o
CZ-RTC6 CONTROLLO INTERNET e CONNETTIVITÀ BMS: Optional. WI-FI OPZIONALE CONNETTIVITÀ
BMS
Cassetta a 4 Unità interna Capacità di Capacità di Connessione Pressione sonora 7) Dimensioni / Peso netto Diametro delle
vie 60x60* (Pannello CZ-KPY4) raffresc. riscald. int. / est. tubazioni
Freddo – Caldo Unità interna A x L x P Pannello A x L x P Liquido / Gas
(Hi / Lo / Q-Lo)
kW kW mm² dB(A) mm / kg mm / kg Pollici (mm)
2,0 kW S-M20PY3E 2,00 3,20 4x1,5 33 / 30 / 27 — 33 / 30 / 27 243 x 575 x 575 / 15 30 x 625 x 625 / 2,8 1/4 (6,35) / 1/2 (12,70)
2,5 kW S-25PY3E 2,50 3,60 4x1,5 33 / 30 / 27 — 33 / 30 / 27 243 x 575 x 575 / 15 30 x 625 x 625 / 2,8 1/4 (6,35) / 1/2 (12,70)
3,5 kW 2) S-36PY3E 3,50 3,60 4x1,5 36 / 32 / 27 — 36 / 32 / 27 243 x 575 x 575 / 15 30 x 625 x 625 / 2,8 1/4 (6,35) / 1/2 (12,70)
5,0 kW 4) S-50PY3E 5,00 6,80 4x1,5 41 / 36 / 29 — 41 / 36 / 29 243 x 575 x 575 / 15 30 x 625 x 625 / 2,8 1/4 (6,35) / 1/2 (12,70)
6,0 kW S-60PY3E 6,00 8,50 4x1,5 45 / 39 / 33 — 45 / 39 / 33 243 x 575 x 575 / 15 30 x 625 x 625 / 2,8 3/8 (9,52) / 5/8 (15,88)
* Compatibile solo con gli accessori di comando e connettività commerciali. Per informazioni dettagliate consultare la sezione “Sistemi di controllo, catalogo PACi”.
Kit di controllo
wireless
opzionale.
CZ-RL511D CONNETTIVITÀ
CONTROLLO INTERNET e CONNETTIVITÀ BMS: Optional. FILTRO INCLUSO WI-FI OPZIONALE BMS
Unità canalizzata Unità interna Capacità di Capacità di Connessione Pressione sonora 8) Dimensioni / Peso netto Diametro delle tubazioni
a bassa pressione raffresc. riscald. int. / est. Freddo – Caldo (Hi / Lo / Q-Lo) A x L x P Liquido / Gas
statica
kW kW mm² dB(A) mm / kg Pollici (mm)
2,0 kW CS-MZ20UD3EA 2,00 3,20 4x1,5 34 / 29 / 26 — 36 / 29 / 26 200 x 750 x 640 / 19 1/4 (6,35) / 3/8 (9,52)
2,5 kW CS-Z25UD3EAW 2,50 3,60 4x1,5 35 / 29 / 26 — 37 / 29 / 26 200 x 750 x 640 / 19 1/4 (6,35) / 3/8 (9,52)
3,5 kW 2) CS-Z35UD3EAW 3,50 4,50 4x1,5 35 / 29 / 26 — 37 / 29 / 26 200 x 750 x 640 / 19 1/4 (6,35) / 3/8 (9,52)
5,0 kW 4) CS-Z50UD3EAW 5,00 6,80 4x1,5 41 / 31 / 28 — 41 / 32 / 29 200 x 750 x 640 / 19 1/4 (6,35) / 1/2 (12,70)
6,0 kW CS-Z60UD3EAW 6,00 8,50 4x1,5 43 / 32 / 29 — 43 / 34 / 31 200 x 750 x 640 / 19 1/4 (6,35) / 1/2 (12,70)
1) La pressione sonora dell'unità interna viene misurata a una distanza di 1 m davanti al corpo principale e 0,8 m al di sotto dell'unità. La pressione sonora è misurata in conformità alla specifica JIS C 9612.
Q-Lo: modalità silenziosa. Lo: velocità minima del ventilatore. 2) Capacità di riscald. in combinazione con le unità esterne Free Multi, ad eccezione di CU-2Z35TBE. In questo caso, la capacità di riscaldamento è
di 4,20 kW. 3) Capacità di riscald. in combinazione con le unità esterne Free Multi, ad eccezione di CU-2Z50TBE. In questo caso, la capacità di riscaldamento è di 5,00 kW. 4) Capacità di riscald. in combinazione
con le unità esterne Free Multi, ad eccezione di CU-2Z35TBE. In questo caso, la capacità di riscaldamento è di 5,30 kW. 5) Compatibile solo con 2 porte R32 esterne CU-2Z35TBE / CU-2Z41TBE / CU-2Z50TBE.
Quantità minima di connessione: 2 unità interne. 6) La pressione sonora viene misurata a una distanza di 1 m davanti al corpo principale e a 1 m dal pavimento. La pressione sonora è misurata in conformità alla
specifica JIS C 9612. Q-Lo: modalità silenziosa. Lo: velocità minima del ventilatore. 7) La pressione sonora dell'unità interna viene misurata a una distanza di 1,5 m al di sotto dell'unità. La pressione sonora è
misurata in conformità alla specifica JIS C 9612. Q-Lo: modalità silenziosa. Lo: velocità minima del ventilatore. 8) La pressione sonora dell'unità interna viene misurata a una distanza di 1,5 m al di sotto
dell'unità con 1 m di tubazione sul lato aspirazione e 2 m di tubazione sul lato scarico. La pressione sonora è misurata in conformità alla specifica JIS C 9612.
Condizioni nominali: Raffrescamento interno 27 °C B.S. / 19 °C B.U. Raffrescamento esterno 35 °C B.S. / 24 °C B.U. Riscaldamento interno 20 °C B.S. Riscaldamento esterno 7 °C B.S. / 6 °C B.U. (B.S.: Bulbo Secco; B.U.: Bulbo Umido). 19
Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichette energetiche, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
