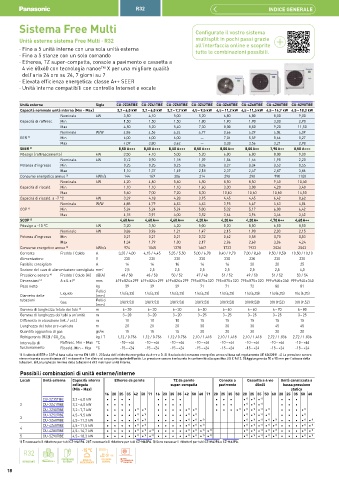

R32 INDICE GENERALE

Sistema Free Multi Configurate il vostro sistema

Unità esterne sistema Free Multi · R32 multisplit in pochi passi grazie
· Fino a 5 unità interne con una sola unità esterna all'interfaccia online e scoprite
tutte le combinazioni possibili.
· Fino a 5 stanze con un solo comando
· Etherea, TZ super-compatta, console a pavimento e cassetta a
4 vie 60x60 con tecnologia nanoe™ X per una migliore qualità
dell'aria 24 ore su 24, 7 giorni su 7
· Elevata efficienza energetica: classe A++ SEER
· Unità interne compatibili con controllo Internet e vocale

Unità esterna Sigla CU-2Z35TBE CU-2Z41TBE CU-2Z50TBE CU-3Z52TBE CU-3Z68TBE CU-4Z68TBE CU-4Z80TBE CU-5Z90TBE
Capacità nominale unità interna (Min - Max) 3,2 ~ 6,0 kW 3,2 ~ 6,0 kW 3,2 ~ 7,7 kW 4,5 ~ 9,5 kW 4,5 ~ 11,2 kW 4,5 ~ 11,5 kW 4,5 ~ 14,7 kW 4,5 ~ 18,3 kW
Nominale kW 3,50 4,10 5,00 5,20 6,80 6,80 8,00 9,00
Capacità di raffresc. Min 1,50 1,50 1,50 1,80 1,90 1,90 3,00 2,90
Max 4,50 5,20 5,40 7,30 8,00 8,80 9,20 11,50
Nominale W/W 4,86 4,56 4,24 4,77 3,66 4,39 4,04 4,09
EER 1) Min 6,00 6,00 6,00 — 7,04 5,59 5,66 5,27
Max 4,09 3,80 3,62 — 3,38 3,56 3,21 2,98
SEER 2) 8,50 A+++ 8,50 A+++ 8,50 A+++ 8,50 A+++ 8,00 A++ 8,00 A++ 7,90 A++ 8,50 A+++
Pdesign (raffrescamento) kW 3,50 4,10 5,00 5,20 6,80 6,80 8,00 9,00
Nominale kW 0,72 0,90 1,18 1,09 1,86 1,55 1,98 2,20
Potenza d'ingresso Min 0,25 0,25 0,25 0,36 0,27 0,34 0,53 0,55
Max 1,10 1,37 1,49 2,18 2,37 2,47 2,87 3,86
Consumo energetico annuo 3) kWh/a 144 169 206 214 298 298 990 1 100
Nominale kW 4,20 4,60 5,60 6,80 8,50 8,50 9,40 10,40
Capacità di riscald. Min 1,10 1,10 1,10 1,60 3,30 3,00 4,20 3,40
Max 5,60 7,00 7,20 8,30 10,40 10,60 10,60 14,50
Capacità di riscald. a -7 °C kW 3,39 4,18 4,28 3,95 4,45 4,45 6,42 8,62
Nominale W/W 4,88 4,79 4,63 4,63 3,95 4,47 4,63 4,84
COP 1) Min 5,24 5,24 5,24 5,00 5,32 5,17 6,00 6,42
Max 4,18 3,91 4,00 3,82 3,64 3,96 3,46 3,42
SCOP 2) 4,60 A++ 4,60 A++ 4,60 A++ 4,20 A+ 4,20 A+ 4,20 A+ 4,70 A++ 4,68 A++
Pdesign a -10 °C kW 3,20 3,50 4,20 5,00 5,20 5,80 6,80 8,50
Nominale kW 0,86 0,96 1,21 1,47 2,15 1,90 2,03 2,15
Potenza d'ingresso Min 0,21 0,21 0,21 0,32 0,62 0,58 0,70 0,53
Max 1,34 1,79 1,80 2,17 2,86 2,68 3,06 4,24
Consumo energetico annuo 3) kWh/a 974 1 065 1 278 1 667 1 733 1 933 2 026 2 543
Corrente Freddo / Caldo A 3,35 / 4,00 4,15 / 4,45 5,35 / 5,50 5,00 / 6,70 8,40 / 9,70 7,00 / 8,60 9,50 / 9,50 10,50 / 10,10
Alimentazione V 230 230 230 230 230 230 230 230
Fusibile consigliato A 16 16 16 16 16 20 20 25
Sezione del cavo di alimentazione consigliata mm² 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4,0
Pressione sonora 4) Freddo / Caldo (Hi) dB(A) 48 / 50 48 / 50 50 / 52 47 / 48 51 / 52 49 / 50 51 / 52 53 / 54
Dimensioni 5) A x L x P mm 619 x 824 x 299 619 x 824 x 299 619 x 824 x 299 795 x 875 x 320 795 x 875 x 320 795 x 875 x 320 999 x 940 x 340 999 x 940 x 340
Peso netto kg 39 39 39 71 71 72 80 81
Pollici
Diametro delle Liquido (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
tubazioni Pollici
Gas 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
(mm)
Gamma di lunghezza totale dei tubi 6) m 6 ~ 30 6 ~ 30 6 ~ 30 6 ~ 50 6 ~ 60 6 ~ 60 6 ~ 70 6 ~ 80
Gamma di lunghezza dei tubi a un'unità m 3 ~ 20 3 ~ 20 3 ~ 20 3 ~ 25 3 ~ 25 3 ~ 25 3 ~ 25 3 ~ 25
Differenza in elevazione (int. / est.) m 10 10 10 15 15 15 15 15
Lunghezza del tubo pre-caricato m 20 20 20 30 30 30 45 45
Quantità aggiuntiva di gas gr/m 15 15 15 20 20 20 20 20
Refrigerante (R32) / CO Eq. kg / T 1,12 / 0.756 1,12 / 0.756 1,12 / 0.756 2,10 / 1.418 2,10 / 1.418 2,10 / 1.418 2,72 / 1.836 2,72 / 1.836
2
Intervallo di Raffresc. Min ~ Max °C -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46
funzionamento Riscald. Min ~ Max °C -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24
1) Il calcolo di EER e COP si basa sulla norma EN 14511. 2) Scala dell'etichetta energetica da A+++ a D. 3) Il calcolo del consumo energetico annuo si basa sul regolamento UE 626/2011. 4) La pressione sonora
viene misurata a una distanza di 1 m davanti e 1 m dietro al corpo principale dell'unità. La pressione sonora è misurata in conformità alla specifica JIS C 9612. 5) Aggiungere da 70 a 95 mm per l'attacco delle
tubazioni. 6) La lunghezza minima delle tubazioni è di 3 metri per unità interna.
Possibili combinazioni di unità esterne/interne
Locali Unità esterna Capacità interna Etherea da parete TZ da parete Console a Cassetta a 4 vie Unità canalizzata a
collegata super-compatta pavimento 60x60 bassa pressione
(Min - Max) statica
16 20 25 35 42 50 71 16 20 25 35 42 50 60 71 20 25 35 50 20 25 35 50 60 20 25 35 50 60
CU-2Z35TBE 3,2 ~ 6,0 kW • • • • • • • • • • • • 1) • 1) • 1) • • •
2 CU-2Z41TBE 3,2 ~ 6,0 kW • • • • • • • • • • • • 1) • 1) • 1) • • •
CU-2Z50TBE 3,2 ~ 7,7 kW • • • • • 1) • 1) • • • • • 1) • 1) • • • • 1) • 1) • 1) • 1) • 1) • • • • 1)
CU-3Z52TBE 4,5 ~ 9,5 kW • • • • • 1) • 1) • • • • • 1) • 1) • 1) • 1) • 1) • 1) • • • • 1)
3
CU-3Z68TBE 4,5 ~ 11,2 kW • • • • • 1) • 1) • • • • • 1) • 1) • 1) • 1) • 1) • 1) • 1) • 2) • • • • 1) • 1)
CU-4Z68TBE 4,5 ~ 11,5 kW • • • • • 1) • 1) • • • • • 1) • 1) • 1) • 1) • 1) • 1) • 1) • 2) • • • • 1) • 1)
4
CU-4Z80TBE 4,5 ~ 14,7 kW • • • • • 1) • 1) • 3) • • • • • 1) • 1) • 1) • 3) • 1) • 1) • 1) • 1) • 2) • • • • 1) • 1)
5 CU-5Z90TBE 4,5 ~ 18,3 kW • • • • • 1) • 1) • 3) • • • • • 1) • 1) • 1) • 3) • 1) • 1) • 1) • 1) • 2) • • • • 1) • 1)
1) È necessario il riduttore per tubi CZ-MA1PA. 2) È necessario il riduttore per tubi CZ-MA2PA. 3) Sono necessari i riduttori per tubi CZ-MA2PA e CZ-MA3PA.
R32 -15 °C R22 R32
R22 / R410A
COMPRESSORE R410A 5 ANNI
MODALITÀ
REFRIGERANTE R2 ROTARY RISCALDAMENTO RENEWAL DI GARANZIA SUL
COMPRESSORE
