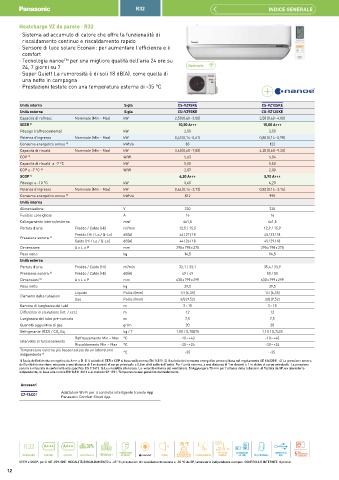

Page 12 - PANASONIC - RESIDENZIALE

R32 INDICE GENERALE

Heatcharge VZ da parete · R32
· Sistema ad accumulo di calore che offre la funzionalità di
riscaldamento continuo e riscaldamento rapido
· Sensore di luce solare Econavi: per aumentare l'efficienza e il
comfort
· Tecnologia nanoe™ per una migliore qualità dell'aria 24 ore su
24, 7 giorni su 7 Opzionale
· Super Quiet! La rumorosità è di soli 18 dB(A), come quella di
una notte in campagna
· Prestazioni testate con una temperatura esterna di -35 °C

Unità interna Sigla CS-VZ9SKE CS-VZ12SKE
Unità esterna Sigla CU-VZ9SKE CU-VZ12SKE
Capacità di raffresc. Nominale (Min - Max) kW 2,50 (0,60 - 3,00) 3,50 (0,60 - 4,00)
SEER 1) 10,50 A+++ 10,00 A+++
Pdesign (raffrescamento) kW 2,50 3,50
Potenza d'ingresso Nominale (Min - Max) kW 0,43 (0,14 - 0,61) 0,80 (0,14 - 0,98)
Consumo energetico annuo 3) kWh/a 83 122
Capacità di riscald. Nominale (Min - Max) kW 3,60 (0,60 - 7,80) 4,20 (0,60 - 9,20)
COP 2) W/W 5,63 5,04
Capacità di riscald. a -7 °C kW 5,00 5,60
COP a -7 °C 2) W/W 2,07 2,00
SCOP 1) 6,20 A+++ 5,90 A+++
Pdesign a -10 °C kW 3,60 4,20
Potenza d'ingresso Nominale (Min - Max) kW 0,64 (0,14 - 2,72) 0,83 (0,14 - 3,16)
Consumo energetico annuo 3) kWh/a 812 995
Unità interna
Alimentazione V 230 230
Fusibile consigliato A 16 16
Collegamento interno/esterno mm² 4x1,5 4x1,5
Portata d'aria Freddo / Caldo (Hi) m³/min 12,5 / 15,5 12,9 / 15,9
Freddo (Hi / Lo / Q-Lo) dB(A) 44 / 27 / 18 45 / 33 / 18
Pressione sonora 4)
Caldo (Hi / Lo / Q-Lo) dB(A) 44 / 26 / 18 45 / 29 / 18
Dimensione A x L x P mm 295 x 798 x 375 295 x 798 x 375
Peso netto kg 14,5 14,5
Unità esterna
Portata d'aria Freddo / Caldo (Hi) m³/min 33,1 / 33,1 35,4 / 33,9
Pressione sonora 4) Freddo / Caldo (Hi) dB(A) 49 / 49 50 / 50
Dimensioni 5) A x L x P mm 630 x 799 x 299 630 x 799 x 299
Peso netto kg 39,5 39,5
Liquido Pollici (mm) 1/4 (6,35) 1/4 (6,35)
Diametro delle tubazioni
Gas Pollici (mm) 3/8 (9,52) 3/8 (9,52)
Gamma di lunghezza dei tubi m 3 ~ 15 3 ~ 15
Differenza in elevazione (int. / est.) m 12 12
Lunghezza del tubo pre-caricato m 7,5 7,5
Quantità aggiuntiva di gas gr/m 20 20
Refrigerante (R32) / CO Eq. kg / T 1,05 / 0,70875 1,10 / 0,7425
2
Raffrescamento Min ~ Max °C -10 ~ +43 -10 ~ +43
Intervallo di funzionamento
Riscaldamento Min ~ Max °C -30 ~ +24 -30 ~ +24
Temperatura esterna più bassa testata da un laboratorio
indipendente 6) °C -35 -35
1) Scala dell'etichetta energetica da A+++ a D. 2) Il calcolo di EER e COP si basa sulla norma EN 14511. 3) Il calcolo del consumo energetico annuo si basa sul regolamento UE 626/2011. 4) La pressione sonora
dell'unità interna viene misurata a una distanza di 1 m davanti al corpo principale e 0,8 m al di sotto dell'unità. Per l'unità esterna, a una distanza di 1 m davanti e 1 m dietro al corpo principale. La pressione
sonora è misurata in conformità alla specifica JIS C 9612. Q-Lo: modalità silenziosa. Lo: velocità minima del ventilatore. 5) Aggiungere 70 mm per l'attacco delle tubazioni. 6) Testata da SP, un laboratorio
indipendente, in base alla norma EN 14511:2013 e al metodo SP 1721. Temperatura non garantita dal fabbricante.
Accessori
Adattatore Wi-Fi per il controllo intelligente tramite App
CZ-TACG1
Panasonic Comfort Cloud App

R32 A+++ A+++ 38% -35 °C R22
R22 / R410A
COMPRESSORE MODALITÀ R410A R32 INTEGRAZIONE CONNETTIVITÀ 5 ANNI
RISCALDAMENTO
REFRIGERANTE 10,50 SEER 6,20 SCOP R2 ROTARY 18 dB(A) VERIFICATA DA SP RESIDENZA ESTIVA RENEWAL A S-LINK WI-FI OPZIONALE BMS DI GARANZIA SUL
COMPRESSORE
SEER e SCOP: per il KIT-VZ9-SKE. MODALITÀ RISCALDAMENTO a -35 °C: prestazioni di riscaldamento testate a -35 °C da SP, laboratorio indipendente europeo. CONTROLLO INTERNET: Optional.
12
