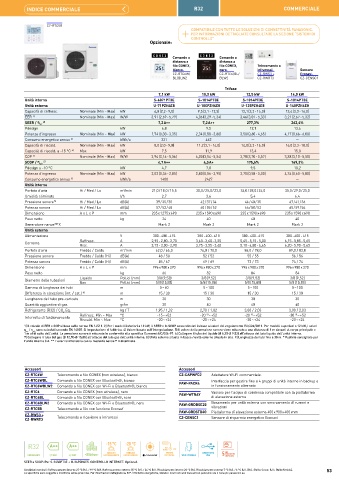

INDICE COMMERCIALE R32 COMMERCIALE

CZ-RTC5B
COMPATIBILE CON TUTTE LE SOLUZIONI DI CONNETTIVITÀ PANASONIC.
PER INFORMAZIONI DETTAGLIATE CONSULTARE LA SEZIONE “SISTEMI DI
CONTROLLO”
Opzionale:

Comando a Comando a
distanza a distanza a
filo CONEX, filo CONEX, Telecomando a
bianco. nero. infrarossi. Sensore
CZ-RTC6W/ CZ-RTC6/BL/ CZ-RWS3 + Econavi.
BL/BLW2 BLW2 CZ-RWRT3 CZ-CENSC1
Trifase
7,1 kW 10,0 kW 12,5 kW 14,0 kW
Unità interna S-6071PT3E S-1014PT3E S-1014PT3E S-1014PT3E
Unità esterna U-71PZH4E8 U-100PZH4E8 U-125PZH4E8 U-140PZH4E8
Capacità di raffresc. Nominale (Min - Max) kW 6,8 (2,2 - 9,0) 9,5 (3,1 - 12,5) 12,1 (3,2 - 14,0) 13,4 (3,3 - 16,0)
EER 1) Nominale (Min - Max) W/W 3,91 (2,69 - 5,79) 4,06 (3,29 - 5,34) 3,46 (3,01 - 5,33) 3,21 (2,67 - 5,32)
SEER / η 2) 7,2 A++ 7,2 A++ 277,3% 262,4%
s,c
Pdesign kW 6,8 9,5 12,1 13,4
Potenza d'ingresso Nominale (Min - Max) kW 1,74 (0,38 - 3,35) 2,34 (0,58 - 3,80) 3,50 (0,60 - 4,65) 4,17 (0,66 - 6,00)
Consumo energetico annuo 3) kWh/a 331 462 — —
Capacità di riscald. Nominale (Min - Max) kW 8,0 (2,0 - 9,0) 11,2 (3,1 - 14,0) 14,0 (3,2 - 16,0) 16,0 (3,3 - 18,0)
Capacità di riscald. a -15 °C 4) Max kW 7,5 11,9 13,4 15,0
COP 1) Nominale (Min - Max) W/W 3,96 (3,16 - 5,56) 4,00 (3,54 - 5,54) 3,78 (3,20 - 5,52) 3,38 (3,10 - 5,50)
SCOP / η 2) 4,7 A++ 4,5 A+ 175,6% 169,3%
s,h
Pdesign a -10 °C kW 4,7 7,8 9,5 10,2
Potenza d'ingresso Nominale (Min - Max) kW 2,02 (0,36 - 2,85) 2,80 (0,56 - 3,95) 3,70 (0,58 - 5,00) 4,74 (0,60 - 5,80)
Consumo energetico annuo 3) kWh/a 1 400 2 427 — —
Unità interna
Portata d'aria Hi / Med / Lo m³/min 21,0 / 18,0 / 15,5 30,0 / 25,0 / 23,0 34,0 / 28,0 / 24,0 35,0 / 29,0 / 25,0
Umidità eliminata l/h 2,7 3,6 5,4 6,4
Pressione sonora 5) Hi / Med / Lo dB(A) 39 / 35 / 30 42 / 37 / 34 46 / 40 / 35 47 / 41 / 36
Potenza sonora Hi / Med / Lo dB(A) 57 / 53 / 48 60 / 55 / 52 64 / 58 / 53 65 / 59 / 54
Dimensione A x L x P mm 235 x 1 275 x 690 235 x 1 590 x 690 235 x 1 590 x 690 235 x 1 590 x 690
Peso netto kg 34 40 40 40
Generatore nanoe™ X Mark 2 Mark 2 Mark 2 Mark 2
Unità esterna
Alimentazione V 380 - 400 - 415 380 - 400 - 415 380 - 400 - 415 380 - 400 - 415
Corrente Raffresc. A A 2,95 - 2,80 - 2,70 3,60 - 3,40 - 3,25 5,45 - 5,15 - 5,00 6,15 - 5,85 - 5,65
6,20 - 5,90 - 5,65
3,75 - 3,55 - 3,40
Risc.
3,15 - 3,00 - 2,90
5,10 - 4,80 - 4,65
Portata d'aria Freddo / Caldo m³/min 62,0 / 66,0 76,0 / 70,0 86,0 / 78,0 89,0 / 83,0
Pressione sonora Freddo / Caldo (Hi) dB(A) 48 / 50 52 / 52 55 / 55 56 / 56
Potenza sonora Freddo / Caldo (Hi) dB(A) 65 / 67 69 / 69 73 / 73 74 / 74
Dimensione A x L x P mm 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370
Peso netto kg 66 82 84 84
3/8 (9,52)
3/8 (9,52)
3/8 (9,52)
3/8 (9,52)
Diametro delle tubazioni Liquido Pollici (mm) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88)
Gas
Pollici (mm)
Gamma di lunghezza dei tubi m 5 ~ 60 5 ~ 100 5 ~ 100 5 ~ 100
Differenza in elevazione (int. / est.) 8) m 15 / 30 15 / 30 15 / 30 15 / 30
Lunghezza del tubo pre-caricato m 30 30 30 30
Quantità aggiuntiva di gas gr/m 30 40 40 40
Refrigerante (R32) / CO Eq. kg / T 1,95 / 1,32 2,70 / 1,82 3,00 / 2,03 3,00 / 2,03
2
9)
9)
9)
Intervallo di funzionamento Raffresc. Min ~ Max °C -15 ~ +52 -20 ~ +52 -20 ~ +52 -20 ~ +52
Riscald. Min ~ Max °C -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24
1) Il calcolo di EER e COP si basa sulla norma EN 14511. 2) Per i modelli inferiori a 12 kW, il SEER e lo SCOP sono calcolati in base ai valori del regolamento EU/626/2011. Per modelli superiori a 12 kW, i valori
η s,c / η s,h sono calcolati secondo EN 14825. 3) Impostazione di fabbrica. 4) Valore basato sull'interpolazione. 5) Il valore della pressione sonora viene misurato a una distanza di 1 m davanti al corpo principale e
1 m al di sotto dell'unità. La pressione sonora è misurata in conformità alla specifica Eurovent 6/C/006-97. 6) Collegare il tubo del liquido (Ø 6,35-Ø 9,52) all'attacco del lato liquido dell'unità interna.
7) Collegare il tubo del gas (Ø 12,70-Ø 15,88) all'attacco del lato gas dell'unità interna. 8) Unità esterna situata in basso / unità esterna situata in alto. 9) Lunghezza dei tubi fino a 30 m. * Fusibile consigliato per
l'unità interna 3 A. ** I valori si intendono con la modalità nanoe™ X disattivata.
Accessori Accessori
CZ-RTC6W Telecomando a filo CONEX (non wireless), bianco CZ-CAPWFC2 Adattatore Wi-Fi commerciale.
CZ-RTC6WBL Comando a filo CONEX con Bluetooth®, bianco PAW-PACR4 Interfaccia per gestire fino a 4 gruppi di unità interne in backup e
CZ-RTC6WBLW2 Comando a filo CONEX con Wi-Fi e Bluetooth®, bianco in funzionamento alternato
CZ-RTC6 Comando a filo CONEX (non wireless), nero PAW-WTRAY Vassoio per l'acqua di condensa compatibile con la piattaforma
CZ-RTC6BL Comando a filo CONEX con Bluetooth®, nero di elevazione esterna
CZ-RTC6BLW2 Comando a filo CONEX con Wi-Fi e Bluetooth®, nero PAW-GRDBSE20 Basamento per unità esterna con smorzamento di rumori e
CZ-RTC5B Telecomando a filo con funzione Econavi PAW-GRDSTD40 vibrazioni
Piattaforma di elevazione esterna 400 x 900 x 400 mm
CZ-RWS3 +
CZ-RWRT3 Telecomando e ricevitore a infrarossi CZ-CENSC1 Sensore di risparmio energetico Econavi
R32 A++ A++ -15 °C -20 °C R22
R410A R32
MODALITÀ MODALITÀ RINNOVO CONNETTIVITÀ 5 ANNI
REFRIGERANTE 7,7 SEER 4,9 SCOP RAFFRESCAMENTO RISCALDAMENTO R22 / R410A WI-FI OPZIONALE BMS DI GARANZIA SUL
COMPRESSORE
SEER e SCOP: Per S-3650PT3E + U-36PZH3E5. CONTROLLO INTERNET: Optional.
Condizioni nominali: Raffrescamento interno 27 °C B.S. / 19 °C B.U. Raffrescamento esterno 35 °C B.S. / 24 °C B.U. Riscaldamento interno 20 °C B.S. Riscaldamento esterno 7 °C B.S. / 6 °C B.U. (B.S.: Bulbo Secco; B.U.: Bulbo Umido). 53
Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichette energetiche, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
