R32 INDICE GENERALE

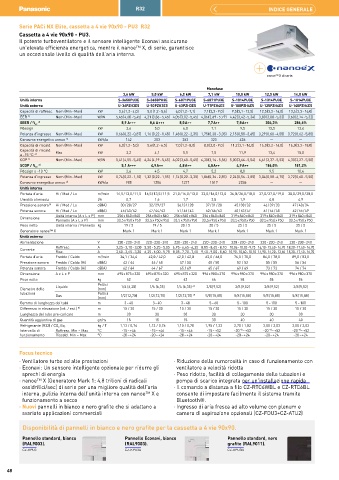

Serie PACi NX Elite, cassetta a 4 vie 90x90 - PU3 R32
Cassetta a 4 vie 90x90 - PU3.
Il potente turboventilatore e il sensore intelligente Econavi assicurano
un'elevata efficienza energetica, mentre il nanoe™ X, di serie, garantisce
un eccezionale livello di qualità dell'aria interna.

nanoe™ X di serie.

Monofase
3,6 kW 5,0 kW 6,0 kW 7,1 kW 10,0 kW 12,5 kW 14,0 kW
Unità interna S-3650PU3E S-3650PU3E S-6071PU3E S-6071PU3E S-1014PU3E S-1014PU3E S-1014PU3E
Unità esterna U-36PZH3E5 U-50PZH3E5 U-60PZH3E5 U-71PZH4E5 U-100PZH4E5 U-125PZH4E5 U-140PZH4E5
Capacità di raffresc. Nom (Min - Max) kW 3,6 (1,2 - 4,0) 5,0 (1,2 - 5,6) 6,0 (1,2 - 7,1) 7,1 (2,2 - 9,0) 9,5 (3,1 - 12,5) 12,5 (3,2 - 14,0) 13,4 (3,3 - 16,0)
EER 1) Nom (Min - Max) W/W 5,45 (4,60 - 5,45) 4,31 (3,86 - 5,45) 4,05 (3,02 - 5,45) 4,06 (2,69 - 5,79) 4,42 (3,42 - 5,34) 3,80 (3,08 - 5,33) 3,60 (2,74 - 5,32)
SEER / η 2) 8,9 A+++ 8,6 A+++ 8,0 A++ 7,7 A++ 7,8 A++ 304,3% 286,6%
s,c
Pdesign kW 3,6 5,0 6,0 7,1 9,5 12,5 13,4
Potenza d'ingresso Nom (Min - Max) kW 0,66 (0,22 - 0,87) 1,16 (0,22 - 1,45) 1,48 (0,22 - 2,35) 1,75 (0,38 - 3,35) 2,15 (0,58 - 3,65) 3,29 (0,60 - 4,55) 3,72 (0,62 - 5,85)
Consumo energetico annuo 3) kWh/a 142 203 263 323 426 — —
Capacità di riscald. Nom (Min - Max) kW 4,0 (1,2 - 5,0) 5,6 (1,2 - 6,5) 7,0 (1,2 - 8,0) 8,0 (2,0 - 9,0) 11,2 (3,1 - 14,0) 14,0 (3,2 - 16,0) 16,0 (3,3 - 18,0)
Capacità di riscald. Max kW 3,2 4,1 5,1 7,5 11,9 13,4 15,0
a -15 °C 4)
COP 1) Nom (Min - Max) W/W 5,41 (4,55 - 5,45) 4,24 (4,19 - 5,45) 4,02 (3,40 - 5,45) 4,30 (3,16 - 5,56) 5,00 (3,64 - 5,54) 4,61 (3,37 - 5,52) 4,30 (3,27 - 5,50)
SCOP / η 2) 5,1 A+++ 4,9 A++ 4,8 A++ 4,8 A++ 4,9 A++ 186,0% 181,2%
s,h
Pdesign a -10 °C kW 3,6 4,5 4,7 5,2 8,0 9,5 10,6
Potenza d'ingresso Nom (Min - Max) kW 0,74 (0,22 - 1,10) 1,32 (0,22 - 1,55) 1,74 (0,22 - 2,35) 1,86 (0,36 - 2,85) 2,24 (0,56 - 3,85) 3,04 (0,58 - 4,75) 3,72 (0,60 - 5,50)
Consumo energetico annuo 3) kWh/a 988 1 286 1 371 1 517 2 286 — —
Unità interna
Portata d'aria Hi / Med / Lo m³/min 14,5 / 13,0 / 11,5 16,5 / 13,5 / 11,5 21,0 / 16,0 / 13,0 22,0 / 16,0 / 13,0 36,0 / 26,0 / 18,0 37,0 / 27,0 / 19,0 38,0 / 29,0 / 20,0
Umidità eliminata l/h 0,7 1,6 1,7 2,5 1,9 4,8 4,9
Pressione sonora 5) Hi / Med / Lo dB(A) 30 / 28 / 27 32 / 29 / 27 36 / 31 / 28 37 / 31 / 28 45 / 38 / 32 46 / 39 / 33 47 / 40 / 34
Potenza sonora Hi / Med / Lo dB(A) 45 / 43 / 42 47 / 44 / 42 51 / 46 / 43 52 / 46 / 43 60 / 53 / 47 61 / 54 / 48 62 / 55 / 49
319 x 840 x 840
256 x 840 x 840
319 x 840 x 840
256 x 840 x 840
256 x 840 x 840
256 x 840 x 840
319 x 840 x 840
Dimensione Unità interna (A x L x P) mm 33,5 x 950 x 950 33,5 x 950 x 950 33,5 x 950 x 950 33,5 x 950 x 950 33,5 x 950 x 950 33,5 x 950 x 950 33,5 x 950 x 950
Pannello (A x L x P)
mm
Peso netto Unità interna / Pannello kg 19 / 5 19 / 5 20 / 5 20 / 5 25 / 5 25 / 5 25 / 5
Generatore nanoe™ X Mark 1 Mark 1 Mark 1 Mark 1 Mark 1 Mark 1 Mark 1
Unità esterna
Alimentazione V 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240
Raffresc. A 3,25 - 3,10 - 3,00 5,50 - 5,25 - 5,05 6,95 - 6,65 - 6,35 8,85 - 8,45 - 8,10 10,06 - 10,02 - 9,75 16,10 - 15,40 - 14,70 18,20 - 17,40 - 16,70
Corrente Risc. A 3,60 - 3,45 - 3,30 6,25 - 6,00 - 5,75 8,05 - 7,70 - 7,40 9,40 - 9,00 - 8,60 10,90 - 10,60 - 10,10 14,90 - 14,20 - 13,60 18,20 - 17,40 - 16,70
Portata d'aria Freddo / Caldo m³/min 34,1 / 36,4 42,0 / 42,0 42,0 / 42,0 62,0 / 66,0 76,0 / 70,0 86,0 / 78,0 89,0 / 83,0
Pressione sonora Freddo / Caldo (Hi) dB(A) 43 / 44 46 / 48 47 / 50 48 / 50 52 / 52 55 / 55 56 / 56
Potenza sonora Freddo / Caldo (Hi) dB(A) 62 / 64 64 / 67 65 / 69 65 / 67 69 / 69 73 / 73 74 / 74
Dimensione A x L x P mm 695 x 875 x 320 695 x 875 x 320 695 x 875 x 320 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370
Peso netto kg 42 42 43 66 84 86 86
Pollici
Liquido 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 6) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
Diametro delle (mm)
tubazioni Gas Pollici 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 7) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88)
(mm)
Gamma di lunghezza dei tubi m 3 ~ 40 3 ~ 40 3 ~ 40 5 ~ 60 5 ~ 100 5 ~ 100 5 ~ 100
Differenza in elevazione (int. / est.) 8) m 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30
Lunghezza del tubo pre-caricato m 30 30 30 30 30 30 30
Quantità aggiuntiva di gas gr/m 15 15 15 30 40 40 40
Refrigerante (R32) / CO Eq. kg / T 1,13 / 0,76 1,13 / 0,76 1,15 / 0,78 1,95 / 1,32 2,70 / 1,82 3,00 / 2,03 3,00 / 2,03
2
Intervallo di Raffresc. Min ~ Max °C -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +52 -20 ~ +52 -20 ~ +52 -20 ~ +52
9)
9)
9)
funzionamento Riscald. Min ~ Max °C -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24
Focus tecnico
· Ventilatore turbo ad alte prestazioni · Riduzione della rumorosità in caso di funzionamento con
· Econavi: Un sensore intelligente opzionale per ridurre gli ventilatore a velocità ridotta
sprechi di energia · Peso ridotto, facilità di collegamento delle tubazioni e
· nanoe™ X (Generatore Mark 1: 4,8 trilioni di radicali pompa di scarico integrata per un'installazione rapida
ossidrilici/sec) di serie per una migliore qualità dell'aria · Il comando a distanza a filo CZ-RTC6WBL e CZ-RTC6BL
interna, pulizia interna dell'unità interna con nanoe™ X e consente di impostare facilmente il sistema tramite
funzionamento a secco Bluetooth®.
· Nuovi pannelli in bianco e nero grafite che si adattano a · Ingresso di aria fresca ad alto volume con plenum e
svariate applicazioni commerciali camera di aspirazione opzionali (CZ-FDU3+CZ-ATU2)
Disponibilità di pannelli in bianco e nero grafite per la cassetta a 4 vie 90x90.
Pannello standard, bianco Pannello Econavi, bianco Pannello standard, nero
(RAL9003). (RAL9003). grafite (RAL9011).
CZ-KPU3 CZ-KPU3A CZ-KPU3B
