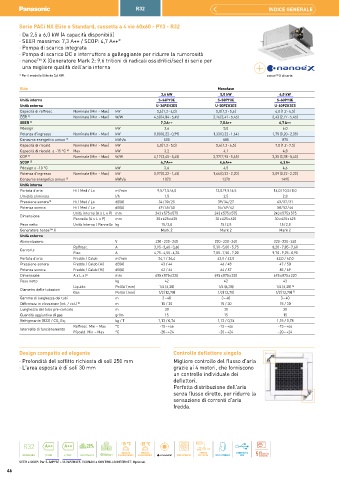

Page 46 - PANASONIC - COMMERCIALE PACI

R32 INDICE GENERALE

Serie PACi NX Elite e Standard, cassetta a 4 vie 60x60 - PY3 - R32
· Da 2,5 a 6,0 kW (4 capacità disponibili)
· SEER massimo: 7,3 A++ / SCOP: 4,7 A++*
· Pompa di scarico integrata
· Pompa di scarico DC e interruttore a galleggiante per ridurre la rumorosità
· nanoe™ X (Generatore Mark 2: 9,6 trilioni di radicali ossidrilici/sec) di serie per
una migliore qualità dell'aria interna
* Per il modello Elite da 3,6 KW. nanoe™ X di serie.

Elite Monofase
3,6 kW 5,0 kW 6,0 kW
Unità interna S-36PY3E S-50PY3E S-60PY3E
Unità esterna U-36PZH3E5 U-50PZH3E5 U-60PZH3E5
Capacità di raffresc. Nominale (Min - Max) kW 3,6 (1,2 - 4,0) 5,0 (1,2 - 5,6) 6,0 (1,2 - 6,5)
EER 1) Nominale (Min - Max) W/W 4,50 (4,04 - 5,45) 3,76 (3,41 - 5,45) 3,43 (2,77 - 5,45)
SEER 2) 7,3 A++ 7,0 A++ 6,7 A++
Pdesign kW 3,6 5,0 6,0
Potenza d'ingresso Nominale (Min - Max) kW 0,80 (0,22 - 0,99) 1,33 (0,22 - 1,64) 1,75 (0,20 - 2,35)
Consumo energetico annuo 3) kWh/a 400 685 875
Capacità di riscald. Nominale (Min - Max) kW 4,0 (1,2 - 5,0) 5,6 (1,2 - 6,5) 7,0 (1,2 - 7,5)
Capacità di riscald. a -15 °C 4) Max kW 3,2 4,1 4,8
COP 1) Nominale (Min - Max) W/W 4,12 (3,45 - 5,45) 3,37 (2,95 - 5,45) 3,35 (3,38 - 5,45)
SCOP 2) 4,7 A++ 4,6 A++ 4,3 A+
Pdesign a -10 °C kW 3,6 4,5 4,6
Potenza d'ingresso Nominale (Min - Max) kW 0,97 (0,22 - 1,45) 1,66 (0,22 - 2,20) 2,09 (0,22 - 2,22)
Consumo energetico annuo 3) kWh/a 1 073 1 370 1 495
Unità interna
Portata d'aria Hi / Med / Lo m³/min 9,5 / 7,5 / 6,0 12,0 / 9,5 / 6,5 14,0 / 10,5 / 8,0
Umidità eliminata l/h 1,5 2,5 2,8
Pressione sonora 5) Hi / Med / Lo dB(A) 34 / 30 / 25 39 / 34 / 27 43 / 37 / 31
Potenza sonora Hi / Med / Lo dB(A) 49 / 45 / 40 54 / 49 / 42 58 / 52 / 46
Unità interna (A x L x P) mm 243 x 575 x 575 243 x 575 x 575 243 x 575 x 575
Dimensione
Pannello (A x L x P) mm 30 x 625 x 625 30 x 625 x 625 30 x 625 x 625
Peso netto Unità interna / Pannello kg 15 / 2,8 15 / 2,8 15 / 2,8
Generatore nanoe™ X Mark 2 Mark 2 Mark 2
Unità esterna
Alimentazione V 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240
Raffresc. A 3,95 - 3,60 - 3,60 5,30 - 5,00 - 5,75 8,20 - 7,85 - 7,60
Corrente
Risc. A 4,75 - 4,55 - 4,35 7,85 - 7,50 - 7,20 9,70 - 9,25 - 8,90
Portata d'aria Freddo / Caldo m³/min 34,1 / 36,4 42,0 / 42,0 42,0 / 42,0
Pressione sonora Freddo / Caldo (Hi) dB(A) 43 / 44 46 / 48 47 / 50
Potenza sonora Freddo / Caldo (Hi) dB(A) 62 / 64 64 / 67 65 / 69
Dimensione A x L x P mm 695 x 875 x 320 695 x 875 x 320 695 x 875 x 320
Peso netto kg 42 42 43
Liquido Pollici (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 6)
Diametro delle tubazioni
Gas Pollici (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 7)
Gamma di lunghezza dei tubi m 3 ~ 40 3 ~ 40 3 ~ 40
Differenza in elevazione (int. / est.) 8) m 15 / 30 15 / 30 15 / 30
Lunghezza del tubo pre-caricato m 30 30 30
Quantità aggiuntiva di gas gr/m 15 15 15
Refrigerante (R32) / CO Eq. kg / T 1,13 / 0,76 1,13 / 0,76 1,15 / 0,78
2
Intervallo di funzionamento Raffresc. Min ~ Max °C -15 ~ +46 -15 ~ +46 -15 ~ +46
Riscald. Min ~ Max °C -20 ~ +24 -20 ~ +24 -20 ~ +24

Design compatto ed elegante Controllo deflettore singolo
· Profondità del soffitto richiesta di soli 250 mm Migliore controllo del flusso d'aria
· L'area esposta è di soli 30 mm grazie ai 4 motori, che forniscono
un controllo individuale dei
deflettori.
Perfetta distribuzione dell'aria
senza flusso diretto, per ridurre la
sensazione di correnti d'aria
fredda.

R32 A++ A++ 28% -15 °C -20 °C R22
R410A R32
MODALITÀ MODALITÀ RINNOVO CONNETTIVITÀ 5 ANNI
REFRIGERANTE 7,3 SEER 4,7 SCOP RAFFRESCAMENTO RISCALDAMENTO VENTILATORE DC R22 / R410A WI-FI OPZIONALE BMS DI GARANZIA SUL
COMPRESSORE
SEER e SCOP: Per S-36PY3E + U-36PZH3E5. ECONAVI e CONTROLLO INTERNET: Optional.
46
