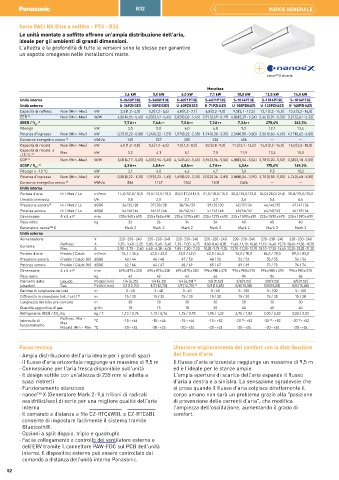

Serie PACi NX Elite a soffitto - PT3 - R32
Le unità montate a soffitto offrono un'ampia distribuzione dell'aria,
ideale per gli ambienti di grandi dimensioni.
L'altezza e la profondità di tutte le versioni sono le stesse per garantire
un aspetto omogenei nelle installazioni miste.

nanoe™ X di serie.

Monofase
3,6 kW 5,0 kW 6,0 kW 7,1 kW 10,0 kW 12,5 kW 14,0 kW
Unità interna S-3650PT3E S-3650PT3E S-6071PT3E S-6071PT3E S-1014PT3E S-1014PT3E S-1014PT3E
Unità esterna U-36PZH3E5 U-50PZH3E5 U-60PZH3E5 U-71PZH4E5 U-100PZH4E5 U-125PZH4E5 U-140PZH4E5
Capacità di raffresc. Nom (Min - Max) kW 3,5 (1,2 - 4,0) 5,0 (1,2 - 5,6) 6,0 (1,2 - 7,1) 6,8 (2,2 - 9,0) 9,5 (3,1 - 12,5) 12,1 (3,2 - 14,0) 13,4 (3,3 - 16,0)
EER 1) Nom (Min - Max) W/W 4,86 (4,55 - 5,45) 4,03 (3,57 - 5,45) 3,82 (3,02 - 5,45) 3,91 (2,69 - 5,79) 4,06 (3,29 - 5,34) 3,46 (3,01 - 5,33) 3,21 (2,67 - 5,32)
SEER / η 2) 7,7 A++ 7,4 A++ 7,5 A++ 7,3 A++ 7,3 A++ 278,4% 263,3%
s,c
Pdesign kW 3,5 5,0 6,0 6,8 9,5 12,1 13,4
Potenza d'ingresso Nom (Min - Max) kW 0,72 (0,22 - 0,88) 1,24 (0,22 - 1,57) 1,57 (0,22 - 2,35) 1,74 (0,38 - 3,35) 2,34 (0,58 - 3,80) 3,50 (0,60 - 4,65) 4,17 (0,62 - 6,00)
Consumo energetico annuo 3) kWh/a 160 237 280 326 456 — —
Capacità di riscald. Nom (Min - Max) kW 4,0 (1,2 - 5,0) 5,6 (1,2 - 6,5) 7,0 (1,2 - 8,0) 8,0 (2,0 - 9,0) 11,2 (3,1 - 14,0) 14,0 (3,2 - 16,0) 16,0 (3,3 - 18,0)
Capacità di riscald. a Max kW 3,2 4,1 5,1 7,5 11,9 13,4 15,0
-15 °C 4)
COP 1) Nom (Min - Max) W/W 5,00 (4,17 - 5,45) 4,03 (3,94 - 5,45) 4,14 (3,40 - 5,45) 3,96 (3,16 - 5,56) 4,00 (3,54 - 5,54) 3,78 (3,20 - 5,52) 3,38 (3,10 - 5,50)
SCOP / η 2) 4,9 A++ 4,8 A++ 4,8 A++ 4,7 A++ 4,5 A+ 175,6% 169,3%
s,h
Pdesign a -10 °C kW 3,1 4,0 4,6 4,7 7,8 9,5 10,2
Potenza d'ingresso Nom (Min - Max) kW 0,80 (0,22 - 1,20) 1,39 (0,22 - 1,65) 1,69 (0,22 - 2,35) 2,02 (0,36 - 2,85) 2,80 (0,56 - 3,95) 3,70 (0,58 - 5,00) 4,74 (0,60 - 5,80)
Consumo energetico annuo 3) kWh/a 886 1 167 1 342 1 400 2 426 — —
Unità interna
Portata d'aria Hi / Med / Lo m³/min 14,0 / 12,0 / 10,5 15,0 / 12,5 / 10,5 20,0 / 17,0 / 14,5 21,0 / 18,0 / 15,5 30,0 / 25,0 / 23,0 34,0 / 28,0 / 24,0 35,0 / 29,0 / 25,0
Umidità eliminata l/h 0,8 2,0 2,1 2,7 3,6 5,4 6,4
Pressione sonora 5) Hi / Med / Lo dB(A) 36 / 32 / 28 37 / 33 / 28 38 / 34 / 29 39 / 35 / 30 42 / 37 / 34 46 / 40 / 35 47 / 41 / 36
Potenza sonora Hi / Med / Lo dB(A) 54 / 50 / 46 55 / 51 / 46 56 / 52 / 47 57 / 53 / 48 60 / 55 / 52 64 / 58 / 53 65 / 59 / 54
Dimensione A x L x P mm 235 x 960 x 690 235 x 960 x 690 235 x 1 275 x 690 235 x 1 275 x 690 235 x 1 590 x 690 235 x 1 590 x 690 235 x 1 590 x 690
Peso netto kg 26 26 34 34 40 40 40
Generatore nanoe™ X Mark 2 Mark 2 Mark 2 Mark 2 Mark 2 Mark 2 Mark 2
Unità esterna
Alimentazione V 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240
Raffresc. A 3,55 - 3,40 - 3,25 5,85 - 5,60 - 5,40 7,35 - 7,05 - 6,75 8,80 - 8,40 - 8,05 11,60 - 11,10 - 10,60 17,10 - 16,40 - 15,70 20,40 - 19,50 - 18,70
Corrente
Risc. A 3,90 - 3,75 - ,3,60 6,60 - 6,30 - 6,05 7,85 - 7,50 - 7,20 10,20 - 9,75 - 9,35 13,70 - 13,20 - 12,70 18,10 - 17,30 - 16,60 23,20 - 22,20 - 21,20
Portata d'aria Freddo / Caldo m³/min 34,1 / 36,4 42,0 / 42,0 42,0 / 42,0 62,0 / 66,0 76,0 / 70,0 86,0 / 78,0 89,0 / 83,0
Pressione sonora Freddo / Caldo (Hi) dB(A) 43 / 44 46 / 48 47 / 50 48 / 50 52 / 52 55 / 55 56 / 56
Potenza sonora Freddo / Caldo (Hi) dB(A) 62 / 64 64 / 67 65 / 69 65 / 67 69 / 69 73 / 73 74 / 74
Dimensione A x L x P mm 695 x 875 x 320 695 x 875 x 320 695 x 875 x 320 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370
Peso netto kg 42 42 43 66 84 86 86
Diametro delle Liquido Pollici (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 6) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
tubazioni Gas Pollici (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 7) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88)
Gamma di lunghezza dei tubi m 3 ~ 40 3 ~ 40 3 ~ 40 5 ~ 60 5 ~ 100 5 ~ 100 5 ~ 100
Differenza in elevazione (int. / est.) 8) m 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30
Lunghezza del tubo pre-caricato m 30 30 30 30 30 30 30
Quantità aggiuntiva di gas gr/m 15 15 15 30 40 40 40
Refrigerante (R32) / CO Eq. kg / T 1,13 / 0,76 1,13 / 0,76 1,15 / 0,78 1,95 / 1,32 2,70 / 1,82 3,00 / 2,03 3,00 / 2,03
2
Intervallo di Raffresc. Min ~ °C -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +52 -20 ~ +52 -20 ~ +52 -20 ~ +52
9)
9)
9)
Max
funzionamento
Riscald. Min ~ Max °C -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24
Focus tecnico Ulteriore miglioramento del comfort con la distribuzione
· Ampia distribuzione dell’aria ideale per i grandi spazi del flusso d'aria
· Il flusso d'aria orizzontale raggiunge un massimo di 9,5 m Il flusso d'aria orizzontale raggiunge un massimo di 9,5 m
· Connessione per l'aria fresca disponibile sull'unità ed è l'ideale per le stanze ampie.
· Il design sottile con un’altezza di 235 mm si adatta a L'ampia apertura di scarico dell'aria espande il flusso
spazi ristretti d'aria a destra e a sinistra. La sensazione sgradevole che
· Funzionamento silenzioso si prova quando il flusso d'aria colpisce direttamente il
· nanoe™ X (Generatore Mark 2: 9,6 trilioni di radicali corpo umano non sarà un problema grazie alla "posizione
ossidrilici/sec) di serie per una migliore qualità dell'aria di prevenzione delle correnti d'aria", che modifica
interna l'ampiezza dell'oscillazione, aumentando il grado di
· Il comando a distanza a filo CZ-RTC6WBL e CZ-RTC6BL comfort.
consente di impostare facilmente il sistema tramite
Bluetooth®.
· Opzioni a split doppio, triplo e quadruplo
· Facile collegamento e controllo del ventilatore esterno o
dell'ERV tramite il connettore PAW-FDC sul PCB dell'unità
interna. Il dispositivo esterno può essere controllato dal
comando a distanza dell'unità interna Panasonic.
