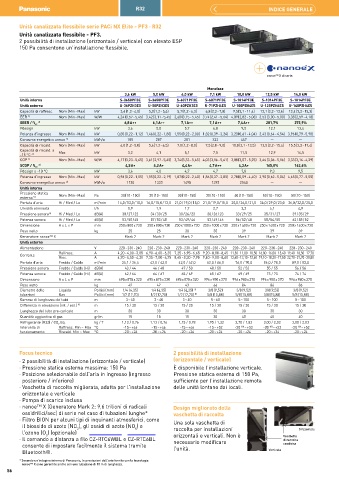

R32 INDICE GENERALE

Unità canalizzata flessibile serie PACi NX Elite - PF3 · R32
Unità canalizzata flessibile - PF3.
2 possibilità di installazione (orizzontale / verticale) con elevato ESP
150 Pa consentono un'installazione flessibile.

nanoe™ X di serie.

Monofase
3,6 kW 5,0 kW 6,0 kW 7,1 kW 10,0 kW 12,5 kW 14,0 kW
Unità interna S-3650PF3E S-3650PF3E S-6071PF3E S-6071PF3E S-1014PF3E S-1014PF3E S-1014PF3E
Unità esterna U-36PZH3E5 U-50PZH3E5 U-60PZH3E5 U-71PZH4E5 U-100PZH4E5 U-125PZH4E5 U-140PZH4E5
Capacità di raffresc. Nom (Min - Max) kW 3,6 (1,2 - 4,0) 5,0 (1,2 - 5,6) 5,7 (1,2 - 6,3) 6,8 (2,2 - 7,8) 9,5 (3,1 - 11,4) 12,1 (3,2 - 13,6) 13,4 (3,3 - 15,3)
EER 1) Nom (Min - Max) W/W 4,24 (3,57 - 5,45) 3,42 (3,11 - 5,45) 3,68 (3,15 - 5,45) 3,74 (2,41 - 5,64) 4,09 (2,82 - 5,08) 3,53 (3,00 - 5,00) 3,38 (2,59 - 4,18)
SEER / η 2) 6,8 A++ 6,1 A++ 7,1 A++ 7,1 A++ 7,4 A++ 281,7% 275,9%
s,c
Pdesign kW 3,6 5,0 5,7 6,8 9,5 12,1 13,4
Potenza d'ingresso Nom (Min - Max) kW 0,85 (0,22 - 1,12) 1,46 (0,22 - 1,80) 1,55 (0,22 - 2,00) 1,82 (0,39 - 3,24) 3,23 (0,61 - 4,04) 3,43 (0,64 - 4,54) 3,96 (0,79 - 5,90)
Consumo energetico annuo 3) kWh/a 185 287 281 332 447 — —
Capacità di riscald. Nom (Min - Max) kW 4,0 (1,2 - 5,0) 5,6 (1,2 - 6,5) 7,0 (1,2 - 8,0) 7,5 (2,0 - 9,0) 10,8 (3,1 - 13,5) 13,5 (3,2 - 15,4) 15,5 (3,3 - 17,4)
Capacità di riscald. a Max kW 3,2 4,1 5,1 7,5 11,5 12,9 14,5
-15 °C 4)
COP 1) Nom (Min - Max) W/W 4,17 (3,23 - 5,45) 3,61 (2,97 - 5,45) 3,74 (3,33 - 5,45) 4,03 (3,16 - 5,41) 3,88 (3,07 - 5,25) 3,46 (3,06 - 5,16) 3,33 (3,14 - 4,29)
SCOP / η 2) 4,5 A+ 4,2 A+ 4,4 A+ 4,7 A++ 4,3 A+ 165,0% 162,6%
s,h
Pdesign a -10 °C kW 3,6 4,0 4,7 4,7 7,8 9,3 9,5
Potenza d'ingresso Nom (Min - Max) kW 0,96 (0,22 - 1,55) 1,55 (0,22 - 2,19) 1,87 (0,22 - 2,40) 1,86 (0,37 - 2,85) 2,78 (0,59 - 4,40) 3,90 (0,62 - 5,04) 4,65 (0,77 - 5,55)
Consumo energetico annuo 3) kWh/a 1 120 1 333 1 495 1 393 2 540 — —
Unità interna
Pressione statica Nom (Min - Max) Pa 30 (10 - 150) 30 (10 - 150) 30 (10 - 150) 30 (10 - 150) 40 (10 - 150) 50 (10 - 150) 50 (10 - 150)
esterna 5)
Portata d'aria Hi / Med / Lo m³/min 14,0 / 13,0 / 10,0 16,0 / 15,0 / 12,0 21,0 / 19,0 / 15,0 21,0 / 19,0 / 15,0 20,0 / 26,0 / 21,0 34,0 / 29,0 / 23,0 36,0 / 32,0 / 25,0
Umidità eliminata l/h 0,9 1,9 1,7 2,7 3,2 4,1 4,9
Pressione sonora 6) Hi / Med / Lo dB(A) 30 / 27 / 22 34 / 30 / 25 30 / 26 / 23 30 / 26 / 23 33 / 29 / 25 35 / 31 / 27 39 / 35 / 29
Potenza sonora Hi / Med / Lo dB(A) 53 / 50 / 45 57 / 53 / 48 53 / 49 / 46 53 / 49 / 46 56 / 52 / 48 58 / 54 / 50 62 / 58 / 52
Dimensione A x L x P mm 250 x 800 x 730 250 x 800 x 730 250 x 1 000 x 730 250 x 1 000 x 730 250 x 1 400 x 730 250 x 1 400 x 730 250 x 1 400 x 730
Peso netto kg 25 25 30 30 39 39 39
Generatore nanoe™ X Mark 2 Mark 2 Mark 2 Mark 2 Mark 2 Mark 2 Mark 2
Unità esterna
Alimentazione V 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240 220 - 230 - 240
Raffresc. A 4,20 - 4,00 - 3,85 6,90 - 6,60 - 6,35 7,25 - 6,95 - 6,65 9,20 - 8,80 - 8,45 11,50 - 11,00 - 10,50 16,80 - 16,00 - 15,40 19,40 - 18,50 - 17,70
Corrente Risc. A 4,70 - 4,50 - 4,30 7,35 - 7,00 - 6,75 8,65 - 8,30 - 7,95 9,40 - 9,00 - 8,60 13,60 - 13,10 - 12,60 19,10 - 18,20 - 17,50 22,70 - 21,70 - 20,80
Portata d'aria Freddo / Caldo m³/min 34,1 / 36,4 42,0 / 42,0 42,0 / 42,0 62,0 / 66,0 76,0 / 70,0 86,0 / 78,0 89,0 / 83,0
Pressione sonora Freddo / Caldo (Hi) dB(A) 43 / 44 46 / 48 47 / 50 48 / 50 52 / 52 55 / 55 56 / 56
Potenza sonora Freddo / Caldo (Hi) dB(A) 62 / 64 64 / 67 65 / 69 65 / 67 69 / 69 73 / 73 74 / 74
Dimensione A x L x P mm 695 x 875 x 320 695 x 875 x 320 695 x 875 x 320 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370
Peso netto kg 42 42 43 66 84 86 86
Diametro delle Liquido Pollici (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 7) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
tubazioni Gas Pollici (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 8) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88)
Gamma di lunghezza dei tubi m 3 ~ 40 3 ~ 40 3 ~ 40 5 ~ 60 5 ~ 100 5 ~ 100 5 ~ 100
Differenza in elevazione (int. / est.) 9) m 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30 15 / 30
Lunghezza del tubo pre-caricato m 30 30 30 30 30 30 30
Quantità aggiuntiva di gas gr/m 15 15 15 30 40 40 40
Refrigerante (R32) / CO Eq. kg / T 1,13 / 0,76 1,13 / 0,76 1,15 / 0,78 1,95 / 1,32 2,70 / 1,82 3,00 / 2,03 3,00 / 2,03
2
Intervallo di Raffresc. Min ~ Max °C -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +52 -20 ~ +52 -20 ~ +52 -20 ~ +52
10)
10)
10)
funzionamento Riscald. Min ~ Max °C -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24
Focus tecnico 2 possibilità di installazione
· 2 possibilità di installazione (orizzontale / verticale) (orizzontale / verticale)
· Pressione statica esterna massima: 150 Pa È disponibile l'installazione verticale.
· Posizione selezionabile dell'aria in ingresso (ingresso Pressione statica esterna di 150 Pa,
posteriore / inferiore) sufficiente per l'installazione remota
· Vaschetta di raccolta migliorata, adatta per l'installazione delle unità lontano dai locali.
orizzontale e verticale
· Pompa di scarico inclusa
· nanoe™ X (Generatore Mark 2: 9,6 trilioni di radicali Design migliorato della
ossidrilici/sec) di serie nel caso di tubazioni lunghe* vaschetta di raccolta
· Filtro BION per alcuni tipi di inquinanti atmosferici, come Una sola vaschetta di
il biossido di azoto (NO ), gli ossidi di azoto (NO ) e raccolta per installazioni
2
X
l'ozono (O ) (opzionale) orizzontali e verticali. Non è Orizzontale
3
· Il comando a distanza a filo CZ-RTC6WBL e CZ-RTC6BL necessario modificare Vaschetta
di raccolta
consente di impostare facilmente il sistema tramite l'unità. condivisa
Bluetooth®. Verticale
* Secondo un'indagine interna di Panasonic, le prestazioni dell'aria fornita con la tecnologia
nanoe™ X sono garantite anche con una tubazione di 10 m di lunghezza.
