INDICE SCHEMI ELETTRICI SCHEMI ELETTRICI

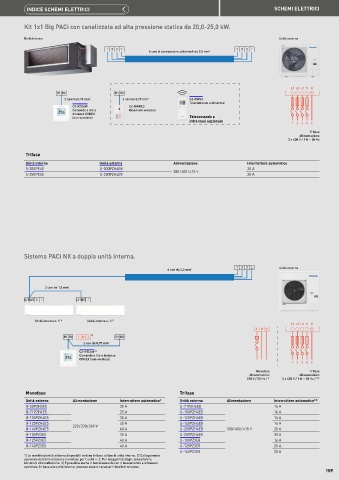

Kit 1x1 Big PACi con canalizzata ad alta pressione statica da 20,0-25,0 kW.

Unità interna Unità esterna
3 2 1 1 2 3
4 cavi di connessione schermati da 2,5 mm²

L1 L2 L3 N E
R1 R2 R1 R2
2 cavi da 0,75 mm² 2 cavi da 0,75 mm² CZ-RWS3
Telecomando a infrarossi
CZ-RTC6W CZ-RWRC3
Comando a filo a Ricevitore wireless
distanza CONEX
(non wireless) Telecomando a
infrarossi opzionale 1 2 3 N E
Trifase
Alimentazione
3 x 400 V / 1 N ~ 50 Hz

Trifase
Unità interna Unità esterna Alimentazione Interruttore automatico
S-200PE4E U-200PZH4E8 380 / 400 / 415 V 20 A
S-250PE4E U-250PZH4E8 25 A

Sistema PACi NX a doppia unità interna.

1 2 3 Unità esterna
4 cavi da 2,5 mm²

3 cavi da 1,5 mm²

L/1 N/2 3 L/1 N/2

Unità interna n. 1 1) Unità interna n. 2 1)
L1 L2 L3 N E
L N
R1 R2 L N 2) R1 R2
2 cavi da 0,75 mm²
CZ-RTC6W 3)
Comando a filo a distanza
CONEX (non wireless)
1 2 3 N E
Monofase Trifase
Alimentazione Alimentazione
230 V / 50 Hz / * 3 x 400 V / 1 N ~ 50 Hz / **
Monofase Trifase
Unità esterna Alimentazione Interruttore automatico* Unità esterna Alimentazione Interruttore automatico**
U-50PZH3E5 20 A U-71PZH4E8 16 A
U-71PZH4E5 25 A U-100PZH4E8 16 A
U-100PZH4E5 35 A U-125PZH4E8 16 A
U-125PZH4E5 220 / 230 / 240 V 40 A U-140PZH4E8 16 A
U-140PZH4E5 40 A U-200PZH4E8 380 / 400 / 415 V 20 A
U-100PZ3E5 35 A U-250PZH4E8 30 A
U-125PZ3E5 40 A U-100PZ3E8 16 A
U-140PZ3E5 40 A U-125PZ3E8 20 A
U-140PZ3E8 20 A
1) Le combinazioni di sistema disponibili variano in base al tipo di unità interna. 2) Collegamento
opzionale dell'alimentazione monofase per l'unità n. 2. Per maggiori dettagli, consultare le
istruzioni di installazione. 3) È possibile anche il funzionamento con il telecomando a infrarossi
opzionale. In base alle unità interne, possono essere necessari ricevitori wireless.
159
