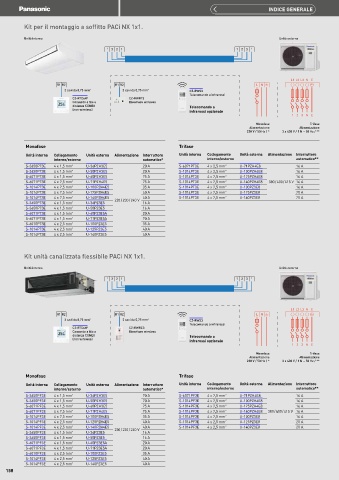

Kit per il montaggio a soffitto PACi NX 1x1.

Unità interna Unità esterna
3 2 1 1 2 3

L1 L2 L3 N E
R1 R2 R1 R2 L N
2 cavi da 0,75 mm² 2 cavi da 0,75 mm² CZ-RWS3
Telecomando a infrarossi
CZ-RTC6W CZ-RWRT3
Comando a filo a Ricevitore wireless
distanza CONEX Telecomando a
(non wireless) infrarossi opzionale
1 2 3 N E
Monofase Trifase
Alimentazione Alimentazione
230 V / 50 Hz / * 3 x 400 V / 1 N ~ 50 Hz / **
Monofase Trifase
Unità interna Collegamento Unità esterna Alimentazione Interruttore Unità interna Collegamento Unità esterna Alimentazione Interruttore
interno/esterno automatico* interno/esterno automatico**
S-3650PT3E 4 x 1,5 mm² U-36PZH3E5 20 A S-6071PT3E 4 x 2,5 mm² U-71PZH4E8 16 A
S-3650PT3E 4 x 1,5 mm² U-50PZH3E5 20 A S-1014PT3E 4 x 2,5 mm² U-100PZH4E8 16 A
S-6071PT3E 4 x 1,5 mm² U-60PZH3E5 25 A S-1014PT3E 4 x 2,5 mm² U-125PZH4E8 16 A
S-6071PT3E 4 x 2,5 mm² U-71PZH4E5 25 A S-1014PT3E 4 x 2,5 mm² U-140PZH4E8 380 / 400 / 415 V 16 A
S-1014PT3E 4 x 2,5 mm² U-100PZH4E5 35 A S-1014PT3E 4 x 2,5 mm² U-100PZ3E8 16 A
S-1014PT3E 4 x 2,5 mm² U-125PZH4E5 40 A S-1014PT3E 4 x 2,5 mm² U-125PZ3E8 20 A
S-1014PT3E 4 x 2,5 mm² U-140PZH4E5 220 / 230 / 240 V 40 A S-1014PT3E 4 x 2,5 mm² U-140PZ3E8 20 A
S-3650PT3E 4 x 1,5 mm² U-36PZ3E5 16 A
S-3650PT3E 4 x 1,5 mm² U-50PZ3E5 16 A
S-6071PT3E 4 x 1,5 mm² U-60PZ3E5A 20 A
S-6071PT3E 4 x 1,5 mm² U-71PZ3E5A 20 A
S-6010PT3E 4 x 2,5 mm² U-100PZ3E5 35 A
S-1014PT3E 4 x 2,5 mm² U-125PZ3E5 40 A
S-1014PT3E 4 x 2,5 mm² U-140PZ3E5 40 A

Kit unità canalizzata flessibile PACi NX 1x1.

Unità interna Unità esterna

3 2 1 1 2 3

L1 L2 L3 N E
R1 R2 R1 R2 L N
2 cavi da 0,75 mm² 2 cavi da 0,75 mm² CZ-RWS3
Telecomando a infrarossi
CZ-RTC6W CZ-RWRC3
Comando a filo a Ricevitore wireless
distanza CONEX Telecomando a
(non wireless) infrarossi opzionale
1 2 3 N E
Monofase Trifase
Alimentazione Alimentazione
230 V / 50 Hz / * 3 x 400 V / 1 N ~ 50 Hz / **

Monofase Trifase
Unità interna Collegamento Unità esterna Alimentazione Interruttore Unità interna Collegamento Unità esterna Alimentazione Interruttore
interno/esterno automatico* interno/esterno automatico**
S-3650PF3E 4 x 1,5 mm² U-36PZH3E5 20 A S-6071PF3E 4 x 2,5 mm² U-71PZH4E8 16 A
S-3650PF3E 4 x 1,5 mm² U-50PZH3E5 20 A S-1014PF3E 4 x 2,5 mm² U-100PZH4E8 16 A
S-6071PF3E 4 x 1,5 mm² U-60PZH3E5 25 A S-1014PF3E 4 x 2,5 mm² U-125PZH4E8 16 A
S-6071PF3E 4 x 2,5 mm² U-71PZH4E5 25 A S-1014PF3E 4 x 2,5 mm² U-140PZH4E8 380 / 400 / 415 V 16 A
S-1014PF3E 4 x 2,5 mm² U-100PZH4E5 35 A S-1014PF3E 4 x 2,5 mm² U-100PZ3E8 16 A
S-1014PF3E 4 x 2,5 mm² U-125PZH4E5 40 A S-1014PF3E 4 x 2,5 mm² U-125PZ3E8 20 A
S-1014PF3E 4 x 2,5 mm² U-140PZH4E5 40 A S-1014PF3E 4 x 2,5 mm² U-140PZ3E8 20 A
S-3650PF3E 4 x 1,5 mm² U-36PZ3E5 220 / 230 / 240 V 16 A
S-3650PF3E 4 x 1,5 mm² U-50PZ3E5 16 A
S-6071PF3E 4 x 1,5 mm² U-60PZ3E5A 20 A
S-6071PF3E 4 x 1,5 mm² U-71PZ3E5A 20 A
S-6010PF3E 4 x 2,5 mm² U-100PZ3E5 35 A
S-1014PF3E 4 x 2,5 mm² U-125PZ3E5 40 A
S-1014PF3E 4 x 2,5 mm² U-140PZ3E5 40 A
