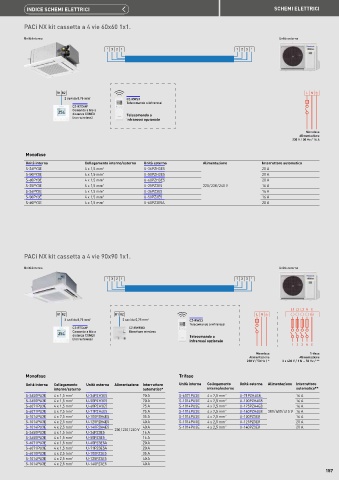

INDICE SCHEMI ELETTRICI                                                                SCHEMI ELETTRICI


          PACi NX kit cassetta a 4 vie 60x60 1x1.

          Unità interna                                                                            Unità esterna
                                        3  2  1                                     1  2  3








                     R1 R2                                                                                   L  N
                        2 cavi da 0,75 mm²    CZ-RWS3
                                              Telecomando a infrarossi
                           CZ-RTC6W
                           Comando a filo a
                           distanza CONEX     Telecomando a
                           (non wireless)     infrarossi opzionale
                                                                                                            Monofase
                                                                                                          Alimentazione
                                                                                                        230 V / 50 Hz / 16 A

          Monofase
          Unità interna        Collegamento interno/esterno  Unità esterna  Alimentazione    Interruttore automatico
          S-36PY3E             4 x 1,5 mm²          U-36PZH3E5                               20 A
          S-50PY3E             4 x 1,5 mm²          U-50PZH3E5                               20 A
          S-60PY3E             4 x 1,5 mm²          U-60PZH3E5                               20 A
          S-25PY3E             4 x 1,5 mm²          U-25PZ3E5           220 / 230 / 240 V    16 A
          S-36PY3E             4 x 1,5 mm²          U-36PZ3E5                                16 A
          S-50PY3E             4 x 1,5 mm²          U-50PZ3E5                                16 A
          S-60PY3E             4 x 1,5 mm²          U-60PZ3E5A                               20 A









          PACi NX kit cassetta a 4 vie 90x90 1x1.

          Unità interna                                                                            Unità esterna

                                        3  2  1                                     1  2  3




                                                                                                       L1  L2  L3  N  E
                     R1 R2               R1 R2                                             L  N
                        2 cavi da 0,75 mm²  2 cavi da 0,75 mm²      CZ-RWS3
                                                                    Telecomando a infrarossi
                           CZ-RTC6W           CZ-RWRU3
                           Comando a filo a   Ricevitore wireless
                           distanza CONEX                           Telecomando a
                           (non wireless)                           infrarossi opzionale
                                                                                                       1  2  3  N E
                                                                                           Monofase           Trifase
                                                                                         Alimentazione    Alimentazione
                                                                                        230 V / 50 Hz / *  3 x 400 V / 1 N ~ 50 Hz / **

          Monofase                                              Trifase
          Unità interna  Collegamento   Unità esterna  Alimentazione  Interruttore   Unità interna  Collegamento   Unità esterna  Alimentazione  Interruttore
                    interno/esterno                automatico*            interno/esterno                automatico**
          S-3650PU3E  4 x 1,5 mm²  U-36PZH3E5      20 A         S-6071PU3E  4 x 2,5 mm²  U-71PZH4E8      16 A
          S-3650PU3E  4 x 1,5 mm²  U-50PZH3E5      20 A         S-1014PU3E  4 x 2,5 mm²  U-100PZH4E8     16 A
          S-6071PU3E  4 x 1,5 mm²  U-60PZH3E5      25 A         S-1014PU3E  4 x 2,5 mm²  U-125PZH4E8     16 A
          S-6071PU3E  4 x 2,5 mm²  U-71PZH4E5      25 A         S-1014PU3E  4 x 2,5 mm²  U-140PZH4E8  380 / 400 / 415 V 16 A
          S-1014PU3E  4 x 2,5 mm²  U-100PZH4E5     35 A         S-1014PU3E  4 x 2,5 mm²  U-100PZ3E8      16 A
          S-1014PU3E  4 x 2,5 mm²  U-125PZH4E5     40 A         S-1014PU3E  4 x 2,5 mm²  U-125PZ3E8      20 A
          S-1014PU3E  4 x 2,5 mm²  U-140PZH4E5     40 A         S-1014PU3E  4 x 2,5 mm²  U-140PZ3E8      20 A
          S-3650PU3E  4 x 1,5 mm²  U-36PZ3E5  220 / 230 / 240 V  16 A
          S-3650PU3E  4 x 1,5 mm²  U-50PZ3E5       16 A
          S-6071PU3E  4 x 1,5 mm²  U-60PZ3E5A      20 A
          S-6071PU3E  4 x 1,5 mm²  U-71PZ3E5A      20 A
          S-6010PU3E  4 x 2,5 mm²  U-100PZ3E5      35 A
          S-1014PU3E  4 x 2,5 mm²  U-125PZ3E5      40 A
          S-1014PU3E  4 x 2,5 mm²  U-140PZ3E5      40 A
