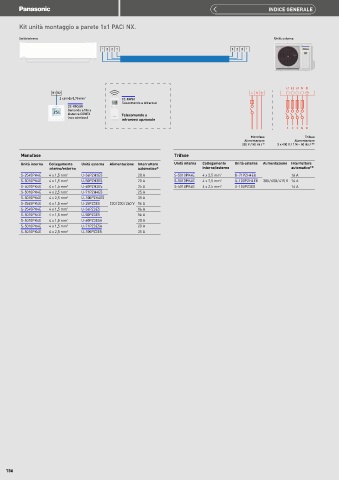

        Kit unità montaggio a parete 1x1 PACi NX.

        Unità interna                                                                            Unità esterna
                                      3  2  1                                     1  2  3







                                                                                                     L1  L2  L3  N  E
                   R1 R2                                                                 L  N
                      2 cavi da 0,75 mm²    CZ-RWS3
                                            Telecomando a infrarossi
                         CZ-RTC6W
                         Comando a filo a
                         distanza CONEX     Telecomando a
                         (non wireless)     infrarossi opzionale
                                                                                                      1  2  3  N E
                                                                                         Monofase           Trifase
                                                                                       Alimentazione    Alimentazione
                                                                                      230 V / 50 Hz / *  3 x 400 V / 1 N ~ 50 Hz / **
        Monofase                                              Trifase
        Unità interna  Collegamento   Unità esterna  Alimentazione  Interruttore   Unità interna  Collegamento   Unità esterna  Alimentazione  Interruttore
                  interno/esterno                automatico*            interno/esterno                automatico**
        S-2545PK4E  4 x 1,5 mm²  U-36PZH3E5      20 A         S-5010PK4E  4 x 2,5 mm²  U-71PZH4E8      16 A
        S-5010PK4E  4 x 1,5 mm²  U-50PZH3E5      20 A         S-5010PK4E  4 x 2,5 mm²  U-100PZH4E8  380 / 400 / 415 V 16 A
        S-5010PK4E  4 x 1,5 mm²  U-60PZH3E5      25 A         S-5010PK4E  4 x 2,5 mm²  U-100PZ3E8      16 A
        S-5010PK4E  4 x 2,5 mm²  U-71PZH4E5      25 A
        S-5010PK4E  4 x 2,5 mm²  U-100PZH4E5     35 A
        S-2545PK4E  4 x 1,5 mm²  U-25PZ3E5  220 / 230 / 240 V 16 A
        S-2545PK4E  4 x 1,5 mm²  U-36PZ3E5       16 A
        S-5010PK4E  4 x 1,5 mm²  U-50PZ3E5       16 A
        S-5010PK4E  4 x 1,5 mm²  U-60PZ3E5A      20 A
        S-5010PK4E  4 x 1,5 mm²  U-71PZ3E5A      20 A
        S-5010PK4E  4 x 2,5 mm²  U-100PZ3E5      35 A
