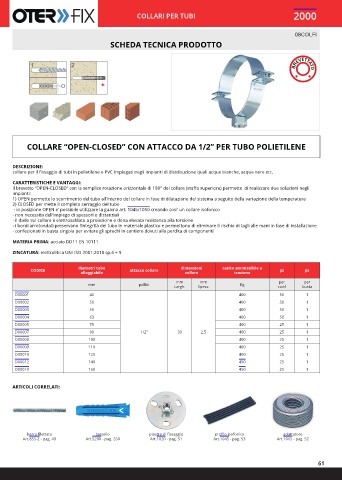

Page 61 - OTER - CATALISTINO 2024

P. 61

COLLARI PER TUBI 2000

08COLFI
SCHEDA TECNICA PRODOTTO BREVETTATO

COLLARE “OPEN-CLOSED” CON ATTACCO DA 1/2” PER TUBO POLIETILENE

DESCRIZIONE:
collare per il fissaggio di tubi in polietilene e PVC impiegati negli impianti di distribuzione quali acque bianche, acque nere etc.
CARATTERISTICHE E VANTAGGI:
il brevetto “OPEN-CLOSED” con la semplice rotazione orizzontale di 180° del collare (staffa superiore) permette di realizzare due soluzioni negli
impianti:
1) OPEN permette lo scorrimento del tubo all’interno del collare in fase di dilatazione del sistema a seguito della variazione della temperatura
2) CLOSED per mette il completo serraggio del tubo
- in posizione OPEN e’ possibile utilizzare la guaina art. 1045/1050 creando cosi’ un collare isofonico
- non necessita dell’impiego di spessori o distanziali
- il dado sul collare è elettrosaldato a proiezione e dona elevata resistenza alla torsione
- i bordi arrotondati preservano l’integrità del tubo in materiale plastico e permettono di eliminare il rischio di tagli alle mani in fase di installazione
- confezionati in busta singola per evitare gli sprechi in cantiere dovuti alla perdita di componenti
MATERIA PRIMA: acciaio DD11 EN 10111

ZINCATURA: elettrolitica UNI ISO 2081:2018 sp.6 ÷ 9

diametri tubo dimensioni carico ammissibile a
CODICE attacco collare pz pz
alloggiabile collare trazione
mm mm per per
mm pollici Largh. Spess. Kg conf busta
D00001 40 400 50 1
D00002 50 400 50 1
D00003 56 400 50 1
D00004 63 400 50 1
D00005 75 400 25 1
D00007 90 1/2” 30 2,5 400 25 1
D00008 100 400 25 1
D00009 110 400 25 1
D00010 125 400 25 1
D00012 140 450 25 1
D00013 160 450 25 1
