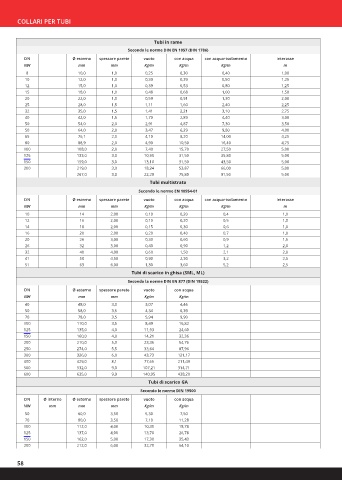

Page 58 - OTER - CATALISTINO 2024

COLLARI PER TUBI

Tubi in rame
Secondo le norme DIN EN 1057 (DIN 1786)
DN Ø esterno spessore parete vuoto con acqua con acqua+isolamento interasse
NW mm mm Kg/m Kg/m Kg/m m
8 10,0 1,0 0,25 0,30 0,40 1,00
10 12,0 1,0 0,30 0,39 0,50 1,25
12 15,0 1,0 0,39 0,53 0,80 1,25
15 18,0 1,0 0,48 0,68 1,00 1,50
20 22,0 1,0 0,59 0,91 1,30 2,00
25 28,0 1,5 1,11 1,60 2,40 2,25
32 35,0 1,5 1,41 2,21 3,10 2,75
40 42,0 1,5 1,70 2,89 4,40 3,00
50 54,0 2,0 2,91 4,87 7,30 3,50
50 64,0 2,0 3,47 6,29 9,80 4,00
65 76,1 2,0 4,10 8,20 14,00 4,25
80 88,9 2,0 4,90 10,50 16,40 4,75
100 108,0 2,0 7,40 15,70 27,50 5,00
125 133,0 3,0 10,90 31,50 35,80 5,00
150 159,0 3,0 13,10 31,50 43,50 5,00
200 219,0 3,0 18,24 53,87 66,00 5,00
267,0 3,0 22,29 75,80 91,50 5,00
Tubi multistrato
Secondo le norme EN 10954-01
DN Ø esterno spessore parete vuoto con acqua con acqua+isolamento interasse
NW mm mm Kg/m Kg/m Kg/m m
10 14 2,00 0,10 0,20 0,4 1,0
12 16 2,00 0,10 0,20 0,5 1,0
14 18 2,00 0,15 0,30 0,6 1,0
16 20 2,00 0,20 0,40 0,7 1,0
20 26 3,00 0,30 0,60 0,9 1,5
26 32 3,00 0,40 0,90 1,2 2,0
32 40 4,00 0,60 1,50 2,1 2,0
41 50 4,50 0,90 2,30 3,2 2,5
51 63 6,00 1,30 3,60 5,2 2,5
Tubi di scarico in ghisa (SML, ML)
Secondo la norme DIN EN 877 (DIN 19522)
DN Ø esterno spessore parete vuoto con acqua
NW mm mm Kg/m Kg/m
40 48,0 3,0 3,07 4,46
50 58,0 3,5 4,34 6,39
70 78,0 3,5 5,94 9,90
100 110,0 3,5 8,49 16,82
125 135,0 4,0 11,93 24,60
150 160,0 4,0 14,21 32,36
200 210,0 5,0 23,35 54,76
250 274,0 5,5 33,64 87,96
300 326,0 6,0 43,73 121,17
400 429,0 8,1 77,65 211,49
500 532,0 9,0 107,21 314,71
600 635,0 9,9 140,95 438,20
Tubi di scarico GA
Secondo le norme DIN 19500
DN Ø interno Ø esterno spessore parete vuoto con acqua
NW mm mm mm Kg/m Kg/m
50 60,0 3,50 5,30 7,50
70 80,0 3,50 7,10 11,28
100 112,0 4,00 10,30 18,78
125 137,0 4,00 13,70 26,78
150 162,0 5,00 17,30 35,43
200 212,0 6,00 32,70 64,10
