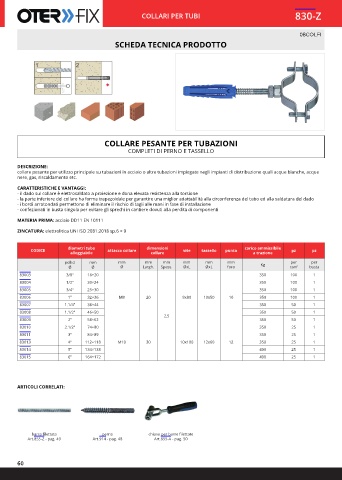

Page 60 - OTER - CATALISTINO 2024

P. 60

COLLARI PER TUBI 830-Z

08COLFI
SCHEDA TECNICA PRODOTTO

COLLARE PESANTE PER TUBAZIONI
COMPLETI DI PERNO E TASSELLO

DESCRIZIONE:
collare pesante per utilizzo principale su tubazioni in acciaio o altre tubazioni impiegate negli impianti di distribuzione quali acque bianche, acque
nere, gas, riscaldamento etc.
CARATTERISTICHE E VANTAGGI:
- il dado sul collare è elettrosaldato a proiezione e dona elevata resistenza alla torsione
- la parte inferiore del collare ha forma trapezoidale per garantire una miglior adattabilità alla circonferenza del tubo ed alla saldatura del dado
- i bordi arrotondati permettono di eliminare il rischio di tagli alle mani in fase di installazione
- confezionati in busta singola per evitare gli sprechi in cantiere dovuti alla perdita di componenti

MATERIA PRIMA: acciaio DD11 EN 10111
ZINCATURA: elettrolitica UNI ISO 2081:2018 sp.6 ÷ 9

diametri tubo dimensioni carico ammissibile
CODICE alloggiabile attacco collare collare vite tassello punta a trazione pz pz
pollici mm mm mm mm mm mm mm Kg per per
Ø Ø Ø Largh. Spess. ØxL ØxL foro conf busta
83003 3/8" 16÷20 350 100 1
83004 1/2" 20÷24 350 100 1
83005 3/4" 25÷30 350 100 1
83006 1" 32÷36 M8 20 8x80 10x50 10 350 100 1
83007 1.1/4" 38÷44 350 50 1
83008 1.1/2" 46÷50 350 50 1
2,5
83009 2" 58÷62 350 50 1
83010 2.1/2" 74÷80 350 25 1
83011 3" 84÷89 350 25 1
83013 4" 112÷118 M10 30 10x100 12x60 12 350 25 1
83014 5" 134÷138 400 25 1
83015 6" 164÷172 400 25 1
