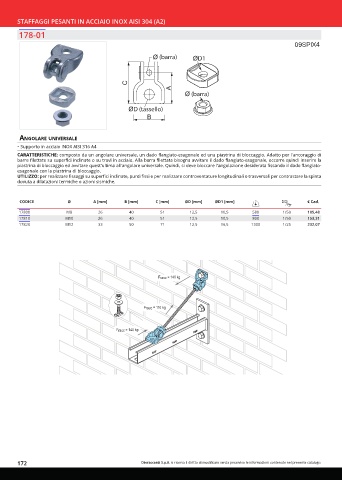

Page 172 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI IN ACCIAIO INOX AISI 304 (A2)
178-01

09SPIX4

Ø (barra) ØD1

C
A
Ø (barra)

ØD (tassello)
B

anGolare universale
• Supporto in acciaio INOX AISI 316 A4
CARATTERISTICHE: composto da un angolare universale, un dado flangiato-esagonale ed una piastrina di bloccaggio. Adatto per l'ancoraggio di
barre filettate su superfici inclinate o su travi in acciaio. Alla barra filettata bisogna avvitare il dado flangiato-esagonale, occorre quindi inserire la
piastrina di bloccaggio ed avvitare quest'ultima all'angolare universale. Quindi, si deve bloccare l'angolazione desiderata fissando il dado flangiato-
esagonale con la piastrina di bloccaggio.
UTILIZZO: per realizzare fissaggi su superfici inclinate, punti fissi e per realizzare controventature longitudinali o trasversali per contrastare la spinta
dovuta a dilatazioni termiche o azioni sismiche.

CODICE Ø A [mm] B [mm] C [mm] ØD [mm] ØD1 [mm] € Cad.

17800 M8 26 40 51 12,5 10,5 580 1/50 105,48
17810 M10 26 40 51 12,5 10,5 800 1/50 153,31
17820 M12 33 50 71 12,5 16,5 1300 1/25 232,07

Fracc = 140 kg
= 140 kg
Fracc

Fracc = 110 kg
Fracc = 110 kg

Fracc = 140 kg
Fracc = 140 kg
