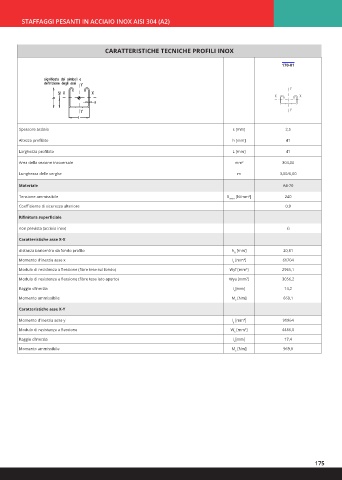

STAFFAGGI PESANTI IN ACCIAIO INOX AISI 304 (A2)
CARATTERISTICHE TECNICHE PROFILI INOX
170-01
Spessore acciaio s [mm] 2,5
Altezza profilato h [mm] 41
Larghezza profilato L [mm] 41
Area della sezione trasversale mm 2 304,00
Lunghezza delle verghe m 3,00/6,00
Materiale A4-70
Tensione ammissibile δ [N/mm ] 240
2
amm
Coefficiente di sicurezza ulteriore 0,9
Rifinitura superficiale
non prevista (acciaio inox) sì
Caratteristiche asse X-X
distanza baricentro da fondo profilo h [mm] 20,81
G
Momento d'inerzia asse x I [mm ] 61704
4
x
Modulo di resistenza a flessione (fibre tese sul fondo) Wyf [mm ] 3 2965,1
Modulo di resistenza a flessione (fibre tese lato aperto) Wya [mm ] 3056,2
3
Raggio d'inerzia i [mm] 14,2
x
Momento ammissibile M [Nm] 660,1
x
Caratteristiche asse X-Y
Momento d'inerzia asse y I [mm ] 91964
4
y
Modulo di resistenza a flessione W [mm ] 3 4486,0
x
Raggio d'inerzia i [mm] 17,4
x
Momento ammissibile M [Nm] 969,0
x
