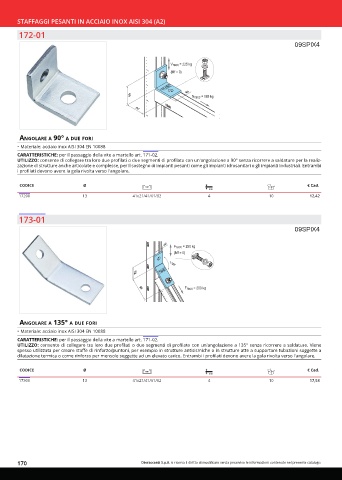

Page 170 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI IN ACCIAIO INOX AISI 304 (A2)
172-01

09SPIX4

Vracc = 225 kg
(Mf = 0)

40
Nracc = 185 kg
60
60
60
60

anGolare a 90° a due fori
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: per il passaggio della vite a martello art. 171-02.
UTILIZZO: consente di collegare tra loro due profilati o due segmenti di profilato con un'angolazione a 90° senza ricorrere a saldature per la realiz-
zazione di strutture anche articolate e complesse, per il sostegno di impianti pesanti come gli impianti idrosanitari o gli impianti industriali. Entrambi
i profilati devono avere la gola rivolta verso l'angolare.

CODICE Ø € Cad.
17200 13 41x21/41/61/82 4 10 12,42

173-01
09SPIX4

40 Fracc = 250 kg
(Mf = 0)

135°
52

Fracc = 200 kg
88

anGolare a 135° a due fori
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: per il passaggio della vite a martello art. 171-02.
UTILIZZO: consente di collegare tra loro due profilati o due segmenti di profilato con un'angolazione a 135° senza ricorrere a saldature. Viene
spesso utilizzata per creare staffe di rinforzo/puntoni, per esempio in strutture antisismiche o in strutture atte a supportare tubazioni soggette a
dilatazione termica o come rinforzo per mensole soggette ad un elevato carico. Entrambi i profilati devono avere la gola rivolta verso l'angolare.

CODICE Ø € Cad.
17300 13 41x21/41/61/82 4 10 17,53

170 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
