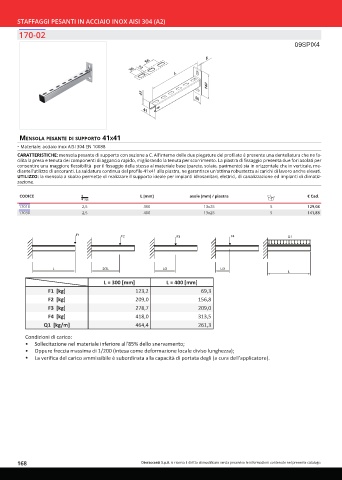

Page 168 - OTER - CATALISTINO 2024
P. 168

STAFFAGGI PESANTI IN ACCIAIO INOX AISI 304 (A2)
        170-02

                                                                                                           09SPIX4

                                                                           6
                                                     50
                                                30  13
                                                               L
                                                                           140
                                                    41
                                                                       50
                                                    41




        mensola Pesante di suPPorto 41x41
       • Materiale: acciaio inox AISI 304 EN 10088
       CARATTERISTICHE: mensola pesante di supporto con sezione a C. All'interno delle due piegature del profilato è presente una dentellatura che ne fa-
       cilita la presa e tenuta dei componenti di aggancio rapido, migliorando la tenuta per scorrimento. La piastra di fissaggio presenta due fori asolati per
       consentire una maggiore flessibilità  per il fissaggio della stessa al materiale base (parete, solaio, pavimento) sia in orizzontale che in verticale, me-
       diante l'utilizzo di ancoranti. La saldatura continua del profilo 41x41 alla piastra, ne garantisce un'ottima robustezza ai carichi di lavoro anche elevati.
       UTILIZZO: la mensola a sbalzo permette di realizzare il supporto ideale per impianti idrosanitari, elettrici, di canalizzazione ed impianti di climatiz-
       zazione.

        CODICE                                     L [mm]            asole [mm] / piastra                      € Cad.

        17010                 2,5                   300                   13x25                   5            129,08
        17030                 2,5                   400                   13x25                   5            141,83













                                      L = 300 [mm]           L = 400 [mm]
                  F1  [kg]                        123,2                  69,3
                  F2  [kg]                        209,0                 156,8
                  F3  [kg]                        278,7                 209,0
                  F4  [kg]                        418,0                 313,5
                 Q1  [kg/m]                       464,4                 261,3
          Condizioni di carico:
          •  Sollecitazione nel materiale inferiore all’85% dello snervamento;
          •  Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza);











          •  La verifica del carico ammissibile è subordinata alla capacità di portata degli (a cura dell’applicatore).
