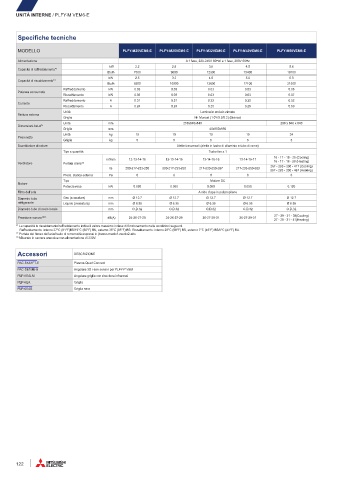

Page 124 - MITSUBISHIELECTRIC - SISTEMI VRF

UNITÀ INTERNE / PLFY-M VEM6-E

Specifiche tecniche

MODELLO PLFY-M20VEM6-E PLFY-M25VEM6-E PLFY-M32VEM6-E PLFY-M40VEM6-E PLFY-M50VEM6-E

Alimentazione A 1 fase, 220-240V 50Hz/ a 1 fase, 200V 60Hz
kW 2.2 2.8 3.6 4.5 5.6
Capacità di raffreddamento* 1
Btu/h 7500 9600 12300 15400 19100
kW 2.5 3.2 4.0 5.0 6.3
Capacità di riscaldamento* 1
Btu/h 8500 10900 13600 17100 21500
Raffreddamento kW 0.03 0.03 0.03 0.03 0.06
Potenza consumata
Riscaldamento kW 0.03 0.03 0.03 0.03 0.07
Raffreddamento A 0.31 0.31 0.32 0.32 0.52
Corrente
Riscaldamento A 0.24 0.24 0.25 0.25 0.60
Unità Lamina in acciaio zincato
Finitura esterna
Griglia Nr. Munsel (1.0Y/9.2/0.2) (Bianco)
Unità mm 258x840x840 298 x 840 x 840
Dimensioni AxLxP
Griglia mm 40x950x950
Unità kg 19 19 19 19 24
Peso netto
Griglia kg 5 5 5 5 5
Scambiatore di calore Alette trasversali (alette in lastra di alluminio e tubo di rame)
Tipo x quantità Turbo fan x 1
16 - 17 - 18 - 25 (Cooling)
m 3 /min 12-13-14-15 12-13-14-15 13-14-15-16 13-14-15-17
Ventilatore Portata d’aria* 2 16 - 17 - 18 - 28 (Heating)
l/s 200-217-233-250 200-217-233-250 217-233-250-267 217-233-250-283 267 - 283 - 300 - 417 (Cooling)
267 - 283 - 300 - 467 (Heating)
Press. statica esterna Pa 0 0 0 0 0
Tipo Motore DC
Motore
Potenza resa kW 0.050 0.050 0.050 0.050 0.120
Filtro dell’aria A nido d’ape in polipropilene
Diametro tubo Gas (svasatura) mm Ø 12.7 Ø 12.7 Ø 12.7 Ø 12.7 Ø 12.7
refrigerante Liquido (svasatura) mm Ø 6.35 Ø 6.35 Ø 6.35 Ø 6.35 Ø 6.35
Diametro tubo di scolo locale mm O.D.32 O.D.32 O.D.32 O.D.32 O.D.32
27 - 29 - 31 - 38(Cooling)
Pressione sonora* 2 * 3 dB(A) 24-26-27-29 24-26-27-29 26-27-29-31 26-27-29-31 27 - 29 - 31 - 41(Heating)
* 1 La capacità in riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F)BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 Portata del flusso dell’aria/livello di rumorosità espressi in (basso-medio1-medio2-alto
* 3 Misurato in camera anecoica con alimentazione di 230V.
Accessori DESCRIZIONE
PAC-SK51FT-E Plasma Quad Connect
PAC-SE1ME-E Angolare 3D i-see sensor per PLFY-P VEM
PLP-6EALM Angolare griglia con ricevitore infrarossi
PLP-6EA Griglia
PLP-6EAB Griglia nera
