UNITÀ INTERNE / PLFY-P VLMD-E

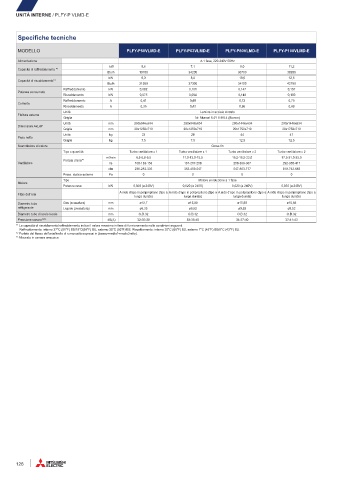

Specifiche tecniche
MODELLO PLFY-P50VLMD-E PLFY-P63VLMD-E PLFY-P80VLMD-E PLFY-P100VLMD-E
Alimentazione A 1 fase, 220-240V 50Hz
kW 5,6 7,1 9,0 11,2
Capacità di raffreddamento * 1
Btu/h 19100 24200 30700 38200
kW 6,3 8,0 10,0 12,5
Capacità di riscaldamento* 1
Btu/h 21500 27300 34100 42700
Raffreddamento kW 0,082 0,101 0,147 0,157
Potenza consumata
Riscaldamento kW 0,075 0,094 0,140 0,150
Raffreddamento A 0,41 0,49 0,72 0,75
Corrente
Riscaldamento A 0,35 0,43 0,66 0,69
Unità Lamina in acciaio zincato
Finitura esterna
Griglia Nr. Munsel 6.4Y 8.9/0.4 (Bianco)
Unità mm 290x946x634 290x946x634 290x1446x634 290x1446x634
Dimensioni AxLxP
Griglia mm 20x1250x710 20x1250x710 20x1750x710 20x1750x710
Unità kg 23 28 44 47
Peso netto
Griglia kg 7.5 7.5 12.5 12.5
Scambiatore di calore Cross fin
Tipo x quantità Turbo ventilatore x 1 Turbo ventilatore x 1 Turbo ventilatore x 2 Turbo ventilatore x 2
m 3 /min 6,5-8,0-9,5 11,0-13,0-15,5 15,5-18,5-22,0 17,5-21,0-25,0
Portata d’aria* 2
Ventilatore l/s 108-133-158 167-217-258 258-308-367 292-350-417
cfm 230-283-335 353-459-547 547-653-777 618-742-883
Press. statica esterna Pa 0 0 0 0
Tipo Motore a induzione a 1 fase
Motore
Potenza resa kW 0,020 (a 240V) 0,020 (a 240V) 0,020 (a 240V) 0,030 (a 240V)
A nido d’ape in polipropilene (tipo a A nido d’ape in polipropilene (tipo a A nido d’ape in polipropilene (tipo a A nido d’ape in polipropilene (tipo a
Filtro dell’aria lunga durata) lunga durata) lunga durata) lunga durata)
Diametro tubo Gas (svasatura) mm ø12,7 ø15,88 ø15,88 ø15,88
refrigerante Liquido (svasatura) mm ø6,35 ø9,52 ø9,52 ø9,52
Diametro tubo di scolo locale mm O.D.32 O.D.32 O.D.32 O.D.32
Pressione sonora* 2 * 3 dB(A) 32-35-38 33-38-40 34-37-40 37-41-43
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 Portata del flusso dell’aria/livello di rumorosità espressi in (basso-medio1-medio2-alto).
* 3 Misurato in camera anecoica.
