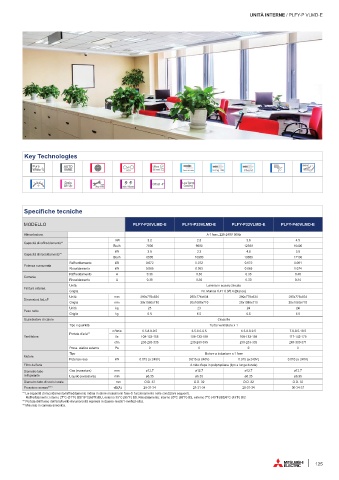

Page 127 - MITSUBISHIELECTRIC - SISTEMI VRF

UNITÀ INTERNE / PLFY-P VLMD-E

Key Technologies

Long life Check!

2 2 3 3
1 1 4 4
Offset -4°

Specifiche tecniche

MODELLO PLFY-P20VLMD-E PLFY-P25VLMD-E PLFY-P32VLMD-E PLFY-P40VLMD-E

Alimentazione A 1 fase, 220-240V 50Hz
kW 2.2 2.8 3.6 4.5
Capacità di raffreddamento* 1
Btu/h 7500 9600 12300 15400
kW 2.5 3.2 4.0 5.0
Capacità di riscaldamento* 1
Btu/h 8500 10900 13600 17100
Raffreddamento kW 0.072 0.072 0.072 0.081
Potenza consumata
Riscaldamento kW 0.065 0.065 0.065 0.074
Raffreddamento A 0.36 0.36 0.36 0.40
Corrente
Riscaldamento A 0.30 0.30 0.30 0.34
Unità Lamina in acciaio zincato
Finitura esterna
Griglia Nr. Munsel 6.4Y 8.9/0.4 (Bianco)
Unità mm 290x776x634 290x776x634 290x776x634 290x776x634
Dimensioni AxLxP
Griglia mm 20x1080x710 20x1080x710 20x1080x710 20x1080x710
Unità kg 23 23 24 24
Peso netto
Griglia kg 6.5 6.5 6.5 6.5
Scambiatore di calore Cross fin
Tipo x quantità Turbo ventilatore x 1
m 3 /min 6.5-8.0-9.5 6.5-8.0-9.5 6.5-8.0-9.5 7.0-8.5-10.5
Portata d’aria* 2
Ventilatore l/s 108-133-158 108-133-158 108-133-158 117-142-175
cfm 230-283-335 230-283-335 230-283-335 247-300-371
Press. statica esterna Pa 0 0 0 0
Tipo Motore a induzione a 1 fase
Motore
Potenza resa kW 0.015 (a 240V) 0.015 (a 240V) 0.015 (a 240V) 0.015 (a 240V)
Filtro dell’aria A nido d’ape in polipropilene (tipo a lunga durata)
Diametro tubo Gas (svasatura) mm ø12.7 ø12.7 ø12.7 ø12.7
refrigerante Liquido (svasatura) mm ø6.35 ø6.35 ø6.35 ø6.35
Diametro tubo di scolo locale mm O.D. 32 O.D. 32 O.D. 32 O.D. 32
Pressione sonora* 2 * 3 dB(A) 28-31-34 28-31-34 28-31-34 30-34-37
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C (81°F) BS/19°C(66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F) BS/6°C (43°F) BU.
* 2 Portata del flusso dell’aria/livello di rumorosità espressi in (basso-medio1-medio2-alto).
* 3 Misurato in camera anecoica.

125
