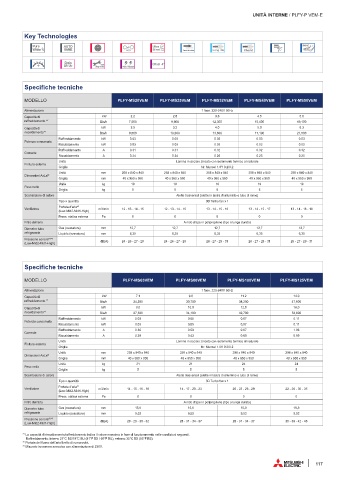

Page 119 - MITSUBISHIELECTRIC - SISTEMI VRF

UNITÀ INTERNE / PLFY-P VEM-E

Key Technologies

Long life Check!
2 2 3 3
1 1 4 4
Offset -4°

Specifiche tecniche

MODELLO PLFY-MS20VEM PLFY-MS25VEM PLFY-MS32VEM PLFY-MS40VEM PLFY-MS50VEM

Alimentazione 1 fase. 220-240V 50Hz
Capacità di kW 2.2 2.8 3.6 4.5 5.6
raffreddamento * 1 Btu/h 7,500 9,600 12,300 15,400 19,100
Capacità di kW 2.5 3.2 4.0 5.0 6.3
riscaldamento* 1 Btu/h 8,500 10,900 13,600 17,100 21,500
Raffreddamento kW 0.03 0.03 0.03 0.03 0.03
Potenza consumata
Riscaldamento kW 0.03 0.03 0.03 0.03 0.03
Raffreddamento A 0.31 0.31 0.32 0.32 0.32
Corrente
Riscaldamento A 0.24 0.24 0.25 0.25 0.25
Unità Lamina in acciaio zincato con isolamento termico al naturale
Finitura esterna
Griglia Nr. Munsel 1.0Y 9.2/0.2
Unità mm 258 x 840 x 840 258 x 840 x 840 258 x 840 x 840 258 x 840 x 840 258 x 840 x 840
Dimensioni AxLxP
Griglia mm 40 x 950 x 950 40 x 950 x 950 40 x 950 x 950 40 x 950 x 950 40 x 950 x 950
Unità kg 19 19 19 19 19
Peso netto
Griglia kg 5 5 5 5 5
Scambiatore di calore Alette trasversali (alette in lastra di alluminio e tubo di rame)
Tipo x quantità 3D Turbo fan x 1
Ventilatore Portata d’aria* 2 m3/min 12 - 13 - 14 - 15 12 - 13 - 14 - 15 13 - 14 - 15 - 16 13 - 14 - 15 - 17 13 - 14 - 16 - 18
(Low-Mid2-Mid1-High)
Press. statica esterna Pa 0 0 0 0 0
Filtro dell’aria A nido d’ape in polipropilene (tipo a lunga durata)
Diametro tubo Gas (svasatura) mm 12,7 12,7 12,7 12,7 12,7
refrigerante Liquido (svasatura) mm 6,35 6,35 6,35 6,35 6,35
Pressione sonora* 2 * 3 dB(A) 24 - 26 - 27 - 29 24 - 26 - 27 - 29 26 - 27 - 29 - 31 26 - 27 - 29 - 31 26 - 27 - 29 - 31
(Low-Mid2-Mid1-High)

Specifiche tecniche

MODELLO PLFY-MS63VEM PLFY-MS80VEM PLFY-MS100VEM PLFY-MS125VEM
Alimentazione 1 fase. 220-240V 50Hz
Capacità di kW 7.1 9.0 11.2 14.0
raffreddamento * 1 Btu/h 24,200 30,700 38,200 47,800
Capacità di kW 8.0 10.0 12.5 16.0
riscaldamento* 1 Btu/h 27,300 34,100 42,700 54,600
Raffreddamento kW 0.03 0.05 0.07 0.11
Potenza consumata
Riscaldamento kW 0.03 0.05 0.07 0.11
Raffreddamento A 0.36 0.50 0.67 1.06
Corrente
Riscaldamento A 0.29 0.43 0.60 0.99
Unità Lamina in acciaio zincato con isolamento termico al naturale
Finitura esterna
Griglia Nr. Munsel 1.0Y 9.2/0.2
Unità mm 258 x 840 x 840 258 x 840 x 840 298 x 840 x 840 298 x 840 x 840
Dimensioni AxLxP
Griglia mm 40 x 950 x 950 40 x 950 x 950 40 x 950 x 950 40 x 950 x 950
Unità kg 21 21 24 24
Peso netto
Griglia kg 5 5 5 5
Scambiatore di calore Alette trasversali (alette in lastra di alluminio e tubo di rame)
Tipo x quantità 3D Turbo fan x 1
Portata d’aria* 2
Ventilatore m3/min 14 - 15 - 16 - 18 14 - 17 - 20 - 23 20 - 23 - 26 - 29 22 - 26 - 30 - 35
(Low-Mid2-Mid1-High)
Press. statica esterna Pa 0 0 0 0
Filtro dell’aria A nido d’ape in polipropilene (tipo a lunga durata)
Diametro tubo Gas (svasatura) mm 15,8 15,8 15,8 15,8
refrigerante Liquido (svasatura) mm 9,52 9,52 9,52 9,52
Pressione sonora* 2 * 3
(Low-Mid2-Mid1-High) dB(A) 28 - 29 - 30 - 32 28 - 31 - 34 - 37 28 - 31 - 34 - 37 35 - 39 - 42 - 45
* 1 La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.
Raffreddamento: interno 27°C BS/19°C BU (81°F BS / 66°F BU), esterno 35°C BS (95°F BS).
* 2 Portata del flusso dell’aria/livello di rumorosità.
* 3 Misurato in camera anecoica con alimentazione di 230V.

117
