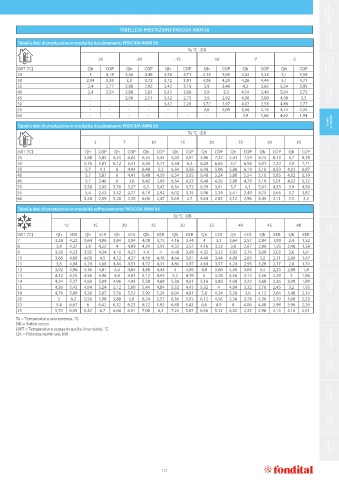

TABELLE DI PRESTAZIONE PROCIDA AWM X6
CALDAIE TRADIZIONALI
Tabella dati di prestazione in modalità riscaldamento PROCIDA AWM X6
Ta °C - DB
-25 -20 -15 -10 -7 -2
LWT [°C] Qh COP Qh COP Qh COP Qh COP Qh COP Qh COP CALDAIE A CONDENSAZIONE > 35 kW - MODULI
25 3 4,18 3,36 4,48 3,78 4,71 4,14 5,09 4,32 5,24 5,1 5,58
30 2,94 3,38 3,3 3,72 3,72 3,91 4,08 4,29 4,26 4,44 5,1 4,71
35 2,4 2,77 2,88 2,92 3,42 3,19 3,9 3,49 4,2 3,65 5,04 3,95
40 2,4 2,54 2,88 2,81 3,42 3,08 3,9 3,3 4,14 3,46 5,04 3,72 FUMISTERIA E ACCESSORI
45 - - 2,88 2,51 3,42 2,73 3,9 2,92 4,08 3,08 4,98 3,3
50 - - - - 3,42 2,28 3,72 2,47 4,02 2,58 4,86 2,77
55 - - - - - - 3,6 2,09 3,96 2,16 4,74 2,32
60 - - - - - - - - 3,9 1,86 4,62 1,94
POMPE DI CALORE
Tabella dati di prestazione in modalità riscaldamento PROCIDA AWM X6
Ta °C - DB

2 7 10 15 20 25 30 35
LWT [°C] Qh COP Qh COP Qh COP Qh COP Qh COP Qh COP Qh COP Qh COP IBRIDI
25 5,88 5,85 6,24 6,04 6,54 6,34 6,02 6,91 5,96 7,22 5,41 7,59 4,75 8,13 3,7 8,39
30 5,76 5,01 6,12 5,51 6,54 5,77 6,34 6,3 6,29 6,65 5,7 6,95 5,01 7,33 3,9 7,71
35 5,7 4,1 6 4,94 6,48 5,2 6,54 5,58 6,48 5,96 5,88 6,19 5,16 6,53 4,02 6,87
40 5,7 3,87 6 4,41 6,48 4,59 6,54 5,05 6,48 5,24 5,88 5,54 5,16 5,85 4,02 6,19 FANCOIL
45 5,7 3,46 6 3,8 6,42 3,99 6,54 4,33 6,48 4,56 5,88 4,78 5,16 5,01 4,02 5,32
50 5,58 2,89 5,76 3,27 6,3 3,42 6,34 3,72 6,29 3,91 5,7 4,1 5,01 4,33 3,9 4,56
55 5,4 2,43 5,52 2,77 6,18 2,92 6,02 3,15 5,96 3,34 5,41 3,49 4,75 3,65 3,7 3,87
60 5,28 2,09 5,28 2,35 6,06 2,47 5,69 2,7 5,64 2,85 5,12 2,96 4,49 3,11 3,5 3,3
Tabella dati di prestazione in modalità raffrescamento PROCIDA AWM X6 SCALDACQUA
Ta °C - DB
10 15 20 25 30 35 40 45 48
LWT [°C] Qh EER Qh EER Qh EER Qh EER Qh EER Qh EER Qh EER Qh EER Qh EER SOLARE TERMICO
7 3,28 4,22 3,64 4,06 3,84 3,94 4,08 3,75 4,16 3,44 4 3,1 3,64 2,57 2,84 1,89 2,4 1,52
8 3,4 4,37 3,8 4,22 4 4,09 4,24 3,91 4,32 3,57 4,16 3,22 3,8 2,67 2,96 1,95 2,48 1,58
9 3,56 4,53 3,92 4,34 4,16 4,22 4,4 4 4,48 3,69 4,32 3,32 3,92 2,76 3,08 2,02 2,6 1,61
10 3,68 4,68 4,08 4,5 4,32 4,37 4,56 4,16 4,64 3,81 4,48 3,44 4,08 2,85 3,2 2,11 2,68 1,67 BOLLITORI
11 3,8 4,84 4,24 4,68 4,44 4,53 4,72 4,31 4,84 3,97 4,64 3,57 4,24 2,95 3,28 2,17 2,8 1,74
12 3,92 4,96 4,36 4,81 4,6 4,65 4,88 4,43 5 4,06 4,8 3,66 4,36 3,04 3,4 2,23 2,88 1,8
13 4,12 5,15 4,56 4,96 4,8 4,81 5,12 4,59 5,2 4,19 5 3,78 4,56 3,13 3,56 2,29 3 1,86
14 4,24 5,27 4,68 5,09 4,96 4,93 5,28 4,68 5,36 4,31 5,16 3,88 4,68 3,22 3,68 2,36 3,08 1,89
15 4,36 5,43 4,84 5,24 5,12 5,09 5,44 4,84 5,52 4,43 5,32 4 4,84 3,32 3,76 2,45 3,2 1,95 RADIATORI PRESSOFUSI
18 4,76 5,89 5,28 5,67 5,56 5,52 5,92 5,24 6,04 4,81 5,8 4,34 5,28 3,6 4,12 2,64 3,48 2,14
20 5 6,2 5,56 5,98 5,88 5,8 6,24 5,52 6,36 5,05 6,12 4,56 5,56 3,78 4,36 2,79 3,68 2,23
23 5,4 6,67 6 6,42 6,32 6,23 6,72 5,92 6,88 5,43 6,6 4,9 6 4,06 4,68 2,98 3,96 2,39
25 5,72 6,95 6,32 6,7 6,68 6,51 7,08 6,2 7,24 5,67 6,96 5,12 6,32 4,25 4,96 3,13 4,16 2,51 RADIATORI ESTRUSI
Ta = Temperatura aria esterna , °C
DB = Bulbo secco
LWT = Temperatura acqua in uscita (mandata), °C
RADIATORI ARREDO BAGNO
Qh = Potenza nominale, kW
