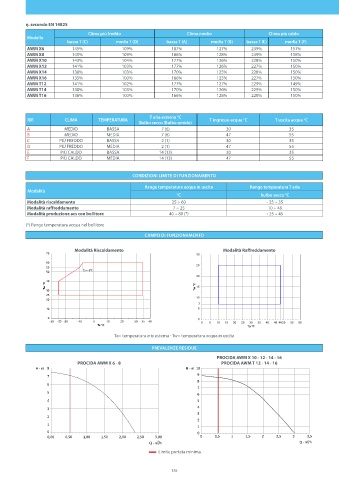

ηs secondo EN 14825
Clima più freddo Clima medio Clima più caldo
Modello
bassa T (C) media T (D) bassa T (A) media T (B) bassa T (E) media T (F)
AWM X6 145% 109% 187% 127% 239% 157%
AWM X8 145% 109% 186% 128% 239% 158%
AWM X10 143% 104% 177% 126% 228% 150%
AWM X12 141% 103% 177% 126% 227% 150%
AWM X14 138% 103% 170% 125% 228% 150%
AWM X16 135% 100% 166% 125% 227% 150%
AWM T12 141% 102% 177% 127% 229% 149%
AWM T14 138% 103% 170% 126% 229% 150%
AWM T16 136% 100% 166% 128% 228% 150%

T aria esterna °C
RIF. CLIMA TEMPERATURA T ingresso acqua °C T uscita acqua °C
Bulbo secco (Bulbo umido)
A MEDIO BASSA 7 (6) 30 35
B MEDIO MEDIA 7 (6) 47 55
C PIÙ FREDDO BASSA 2 (1) 30 35
D PIÙ FREDDO MEDIA 2 (1) 47 55
E PIÙ CALDO BASSA 14 (13) 30 35
F PIÙ CALDO MEDIA 14 (13) 47 55

CONDIZIONI LIMITE DI FUNZIONAMENTO
Range temperatura acqua in uscita Range temperatura T aria
Modalità
°C bulbo secco °C
Modalità riscaldamento 25 ÷ 60 - 25 ÷ 35
Modalità raffreddamento 7 ÷ 25 10 ÷ 48
Modalità produzione acs con bollitore 40 ÷ 80 (*) - 25 ÷ 45

(*) Range temperatura acqua nel bollitore
CAMPO DI FUNZIONAMENTO

Modalità Riscaldamento Modalità Raffreddamento
70 30
60
55 25
50 Ta = - 8 °C
20
40
Tw °C Tw °C 15
30
25
20 10
7
10 5
0 0
-30 -25 -20 -10 0 10 20 30 35 40 0 5 10 15 20 25 30 35 40 45 48 50 55 60
Ta °C Ta °C
Ta= temperatura aria esterna - Tw= temperatura acqua in uscita

PREVALENZE RESIDUE
PROCIDA AWM X 10 - 12 - 14 - 16
PROCIDA AWM X 6 - 8 PROCIDA AWM T 12 - 14 - 16
H - m 8 H - m 10
7 9
8
6
7
5 6
4 5
3 4
3
2
2
1 1
0 0
0,00 0,50 1,00 1,50 2,00 2,50 3,00 0 0,5 1 1,5 2 2,5 3 3,5
3
3
Q - m/h Q - m/h
Limite portata minima
