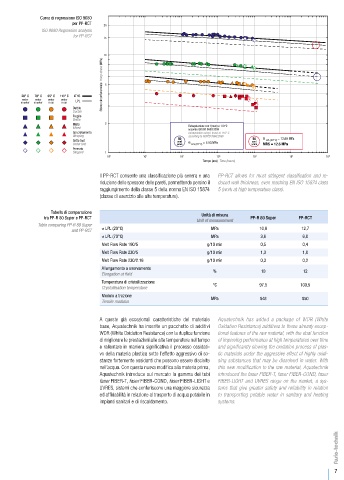

Page 9 - AQUATECHNIK - FUSIO-TECHNIK

Curva di regressione ISO 9080
per PP-RCT 20
ISO 9080 Regression analysis
for PP-RCT 15

10
Sforzo circonferenziale Hoop stress (MPa) 5

20° C 70° C 95° C 110° C LTHS
water water water water LPL
in water in water in air in air
Duttile
Ductile
Fragile
Brittle
Misto 2 Estrapolazione con t (max) a 110°C
Mixed secondo ISO/CD 9080:2008
Gocciolamento Extrapolation using t (max) at 110° C
Weeping according to ISO/CD 9080:2008
50
50
Sotto test anni anni LPL (20° C) = 12.68 MPa
Under test years LPL (70° C) = 5.93 MPa years MRS = 12.5 MPa
Fermato
Stopped 1
10 0 10 1 10 2 10 3 10 4 10 5
Tempo (ore) Time (hours)
Il PP-RCT consente una classificazione più severa e una PP-RCT allows for most stringent classification and re-
riduzione dello spessore delle pareti, permettendo persino il duced wall thickness, even reaching EN ISO 15874 class
raggiungimento della classe 5 della norma EN ISO 15874 5 (work at high temperature class).
(classe di esercizio alle alte temperature).

Tabella di comparazione Unità di misura
tra PP-R 80 Super e PP-RCT PP-R 80 Super PP-RCT
Unit of measurement
Table comparing PP-R 80 Super
and PP-RCT σ LPL (20°C) MPa 10,0 12,7
σ LPL (70°C) MPa 3,6 6,0
Melt Flow Rate 190/5 g/10 min 0,5 0,4
Melt Flow Rate 230/5 g/10 min 1,3 1,0
Melt Flow Rate 230/2.16 g/10 min 0,3 0,2
Allungamento a snervamento % 10 12
Elongation at field
Temperatura di cristallizzazione °C 97,5 100,5
Crystallisation temperature
Modulo a trazione MPa 848 850
Tensile modulus

A queste già eccezionali caratteristiche del materiale Aquatechnik has added a package of WOR (White
base, Aquatechnik ha inserito un pacchetto di additivi Oxidation Resistance) additives to these already excep-
WOR (White Oxidation Resistance) con la duplice funzione tional features of the raw material, with the dual function
di migliorare le prestazioni alle alte temperature nel tempo of improving performance at high temperatures over time
e rallentare in maniera significativa il processo ossidati- and significantly slowing the oxidation process of plas-
vo della materia plastica sotto l’effetto aggressivo di so- tic materials under the aggressive effect of highly oxidi-
stanze fortemente ossidanti che possono essere disciolte sing substances that may be dissolved in water. With
nell’acqua. Con questa nuova modifica alla materia prima, this new modification to the raw material, Aquatechnik
Aquatechnik introduce sul mercato la gamma dei tubi introduced the faser FIBER-T, faser FIBER-COND, faser
faser FIBER-T, faser FIBER-COND, faser FIBER-LIGHT e FIBER-LIGHT and UVRES range on the market, a sys-
UVRES, sistemi che conferiscono una maggiore sicurezza tems that give greater safety and reliability in relation
ed affidabilità in relazione al trasporto di acqua potabile in to transporting potable water in sanitary and heating
impianti sanitari e di riscaldamento. systems.

7
