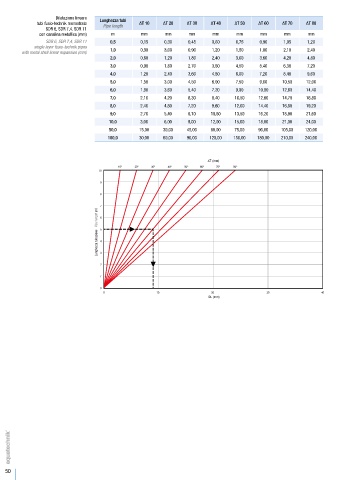

Dilatazione lineare Lunghezza tubi
tubi fusio-technik monostrato Pipe length ΔT 10 ΔT 20 ΔT 30 ΔT 40 ΔT 50 ΔT 60 ΔT 70 ΔT 80
SDR 6, SDR 7,4, SDR 11
con canalina metallica (mm) m mm mm mm mm mm mm mm mm
SDR 6, SDR 7,4, SDR 11 0,5 0,15 0,30 0,45 0,60 0,75 0,90 1,05 1,20
single layer fusio-technik pipes
with metal shell linear expansion (mm) 1,0 0,30 3,00 0,90 1,20 1,50 1,80 2,10 2,40
2,0 0,60 1,20 1,80 2,40 3,00 3,60 4,20 4,80
3,0 0,90 1,80 2,70 3,60 4,50 5,40 6,30 7,20
4,0 1,20 2,40 3,60 4,80 6,00 7,20 8,40 9,60
5,0 1,50 3,00 4,50 6,00 7,50 9,00 10,50 12,00
6,0 1,80 3,60 5,40 7,20 9,00 10,80 12,60 14,40
7,0 2,10 4,20 6,30 8,40 10,50 12,60 14,70 16,80
8,0 2,40 4,80 7,20 9,60 12,00 14,40 16,80 19,20
9,0 2,70 5,40 8,10 10,80 13,50 16,20 18,90 21,60
10,0 3,00 6,00 9,00 12,00 15,00 18,00 21,00 24,00
50,0 15,00 30,00 45,00 60,00 75,00 90,00 105,00 120,00
100,0 30,00 60,00 90,00 120,00 150,00 180,00 210,00 240,00

∆T (mm)
10° 20° 30° 40° 50° 60° 70° 80°
10

9
8

7 6
Lunghezza tubazione Pipe length (m) 5 4 „

2 3 „
1

0
0 10 20 30 40
DL (mm)

50
