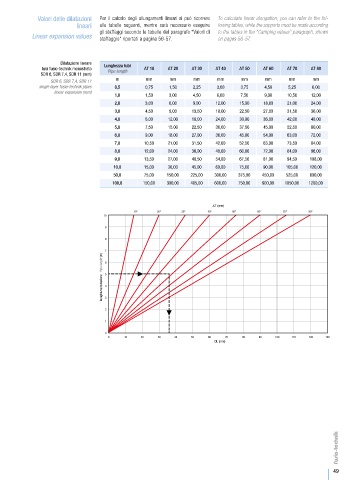

Valori delle dilatazioni Per il calcolo degli allungamenti lineari si può ricorrere To calculate linear elongation, you can refer to the fol-
lineari alle tabelle seguenti, mentre sarà necessario eseguire lowing tables, while the supports must be made according
gli staffaggi secondo le tabelle del paragrafo “Valori di to the tables in the “Camping values” paragraph, shown
Linear expansion values staffaggio” riportati a pagina 56-57. on pages 56-57.

Dilatazione lineare Lunghezza tubi
tubi fusio-technik monostrato Pipe length ΔT 10 ΔT 20 ΔT 30 ΔT 40 ΔT 50 ΔT 60 ΔT 70 ΔT 80
SDR 6, SDR 7,4, SDR 11 (mm)
SDR 6, SDR 7,4, SDR 11 m mm mm mm mm mm mm mm mm
single layer fusio-technik pipes 0,5 0,75 1,50 2,25 3,00 3,75 4,50 5,25 6,00
linear expansion (mm)
1,0 1,50 3,00 4,50 6,00 7,50 9,00 10,50 12,00
2,0 3,00 6,00 9,00 12,00 15,00 18,00 21,00 24,00
3,0 4,50 9,00 13,50 18,00 22,50 27,00 31,50 36,00
4,0 6,00 12,00 18,00 24,00 30,00 36,00 42,00 48,00
5,0 7,50 15,00 22,50 30,00 37,50 45,00 52,50 60,00
6,0 9,00 18,00 27,00 36,00 45,00 54,00 63,00 72,00
7,0 10,50 21,00 31,50 42,00 52,50 63,00 73,50 84,00
8,0 12,00 24,00 36,00 48,00 60,00 72,00 84,00 96,00
9,0 13,50 27,00 40,50 54,00 67,50 81,00 94,50 108,00
10,0 15,00 30,00 45,00 60,00 75,00 90,00 105,00 120,00
50,0 75,00 150,00 225,00 300,00 375,00 450,00 525,00 600,00
100,0 150,00 300,00 405,00 600,00 750,00 900,00 1050,00 1200,00

∆T (mm)
10° 20° 30° 40° 50° 60° 70° 80°
10

9
8

7 6
Lunghezza tubazione Pipe length (m) 5 4 „

2 3 „
1

0
0 10 20 30 40 50 60 70 80 90 100 110 120 130
DL (mm)
