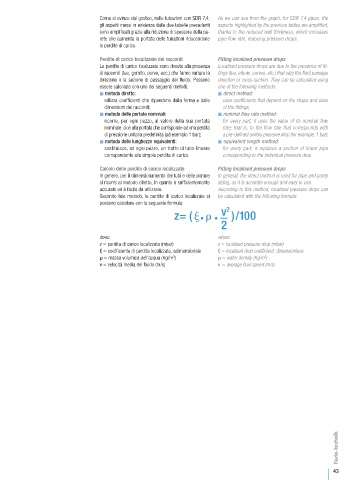

Come si evince dal grafico, nelle tubazioni con SDR 7,4, As we can see from the graph, for SDR 7,4 pipes, the
gli aspetti messi in evidenza dalle due tabelle precedenti aspects highlighted by the previous tables are amplified,
sono amplificati grazie alla riduzione di spessore della pa- thanks to the reduced wall thickness, which increases
rete che aumenta la portata delle tubazioni riducendone pipe flow rate, reducing pressure drops.
le perdite di carico.

Perdite di carico localizzate dei raccordi Fitting localised pressure drops
Le perdite di carico localizzate sono dovute alla presenza Localised pressure drops are due to the presence of fit-
di raccordi (tee, gomito, curve, ecc.) che fanno variare la tings (tee, elbow, curves, etc.) that vary the fluid passage
direzione o la sezione di passaggio del fluido. Possono direction or cross-section. They can be calculated using
essere calcolate con uno dei seguenti metodi: one of the following methods:
 metodo diretto:  direct method:
utilizza coefficienti che dipendono dalla forma e dalle uses coefficients that depend on the shape and sizes
dimensioni dei raccordi; of the fittings;
 metodo delle portate nominali:  nominal flow rate method:
ricorre, per ogni pezzo, al valore della sua portata for every part, it uses the value of its nominal flow
nominale: cioè alla portata che corrisponde ad una perdita rate; that is, to the flow rate that corresponds with
di pressione unitaria predefinita (ad esempio 1 bar); a pre-defined unitary pressure drop (for example, 1 bar);
 metodo delle lunghezze equivalenti:  equivalent length method:
sostituisce, ad ogni pezzo, un tratto di tubo lineare for every part, it replaces a section of linear pipe
corrispondente alla singola perdita di carico. corresponding to the individual pressure drop.

Calcolo delle perdite di carico localizzate Fitting localised pressure drops
In genere, per il dimensionamento dei tubi e delle pompe In general, the direct method is used for pipe and pump
si ricorre al metodo diretto, in quanto è sufficientemente sizing, as it is accurate enough and easy to use.
accurato ed è facile da utilizzare. According to this method, localised pressure drops can
Secondo tale metodo, le perdite di carico localizzate si be calculated with the following formula:
possono calcolare con la seguente formula:
2
z= ( • • ) /100
v
2

dove: where:
z = perdita di carico localizzata (mbar) z = localised pressure drop (mbar)
ξ = coefficiente di perdita localizzata, adimensionale ξ = localised drop coefficient, dimensionless
ρ = massa volumica dell’acqua (Kg/m ) ρ = water density (Kg/m )
3
3
v = velocità media del fluido (m/s) v = average fluid speed (m/s)

43
