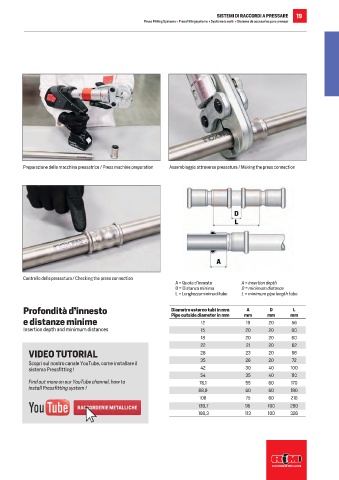

SISTEMI DI RACCORDI A PRESSARE 19
Press Fitting Systems • Press ttingsysteme • Système à sertir • Sistema de accesorios para prensar

Preparazione della macchina pressatrice / Press machine preparation Assemblaggio attraverso pressatura / Making the press connection

Controllo della pressatura / Checking the press connection
A = Quota d’innesto A = insertion depth
D = Distanza minima D = minimum distance
L = Lunghezza minima di tubo L = minimum pipe length tubo

Profondità d’innesto Diametro esterno tubi in mm mm mm mm
D
L
A
Pipe outside diameter in mm
e distanze minime 12 18 20 56
Insertion depth and minimum distances 15 20 20 60
18 20 20 60
22 21 20 62
VIDEO TUTORIAL 28 23 20 66

, come installare il 35 26 20 72
sistema Press­tting ! 42 30 40 100
54 35 40 110
Find out more on our YouTube channel, how to 76,1 55 60 170
install Press tting system ! 88,9 60 60 180

108 75 60 210
