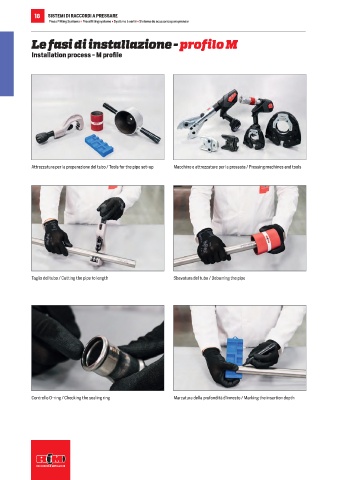

Le fasi di installazione - profilo M

Installation process - M pro le

Attrezzatura per la preparazione del tubo / Tools for the pipe set-up Macchine e attrezzature per la pressata / Pressing machines and tools Preparazione della macchina pressatrice / Press machine preparation Assemblaggio attraverso pressatura / Making the press connection

Taglio del tubo / Cutting the pipe to length Sbavatura del tubo / Deburring the pipe Controllo della pressatura / Checking the press connection
A = Quota d’innesto A = insertion depth
D = Distanza minima D = minimum distance
L = Lunghezza minima di tubo L = minimum pipe length tubo

Profondità d’innesto Diametro esterno tubi in mm mm mm mm
L
D
A
Pipe outside diameter in mm
e distanze minime 12 18 20 56
Insertion depth and minimum distances 15 20 20 60
18 20 20 60
22 21 20 62
VIDEO TUTORIAL 28 23 20 66

, come installare il 35 26 20 72
sistema Press­tting ! 42 30 40 100
54 35 40 110
Find out more on our YouTube channel, how to 76,1 55 60 170
install Press tting system ! 88,9 60 60 180
Controllo O-ring / Checking the sealing ring Marcatura della profondità d’innesto / Marking the insertion depth 108 75 60 210
1 5 0 2 0
