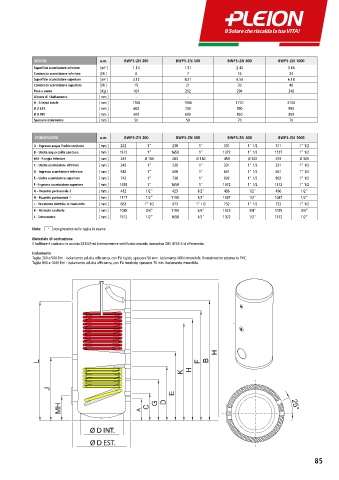

ERP u.m. BWPS-ZN 300 BWPS-ZN 500 BWPS-ZN 800 BWPS-ZN 1000
Volume Utile [l] 272 431 746 919
Dispersioni [W] 90 100 130 160
Perdita di calore [kWh/24h] 1.7 2.5 3.2 3.5
Classe efficienza energetica [-] B C C C MISURE u.m. BWPS-ZN 300 BWPS-ZN 500 BWPS-ZN 800 BWPS-ZN 1000
Superficie scambiatore inferiore [ m² ] 1.14 1.51 2.44 3.66
Contenuto scambiatore inferiore [ lt ] 6 7 16 24
Superficie scambiatore superiore [ m² ] 3.12 4.21 4.54 6.18
Contenuto scambiatore superiore [ lt ] 15 21 30 40
Peso a vuoto [ Kg ] 164 212 294 346
Altezza di ribaltamento [ mm ] - - - -
H - Altezza totale [ mm ] 1760 1900 1770 2100
Ø D EST. [ mm ] 600 700 990 990
Ø D INT. [ mm ] 500 600 850 850
Spessore isolamento [ mm ] 50 50 70 70

CONNESSIONI u.m. BWPS-ZN 300 BWPS-ZN 500 BWPS-ZN 800 BWPS-ZN 1000
A - Ingresso acqua fredda sanitaria [ mm ] 242 1" 238 1" 331 1" 1/2 311 1" 1/2
B - Uscita acqua calda sanitaria [ mm ] 1512 1" 1658 1" 1372 1" 1/2 1727 1" 1/2
MH - Flangia inferiore [ mm ] 287 Ø 180 283 Ø 180 459 Ø 300 459 Ø 300
C - Uscita scambiatore inferiore [ mm ] 242 1" 238 1" 331 1" 1/2 331 1" 1/2
D - Ingresso scambiatore inferiore [ mm ] 582 1" 608 1" 661 1" 1/2 661 1" 1/2
E - Uscita scambiatore superiore [ mm ] 742 1" 738 1" 802 1" 1/2 802 1" 1/2
F - Ingresso scambiatore superiore [ mm ] 1492 1" 1658 1" 1372 1" 1/2 1372 1" 1/2
G - Pozzetto portasonda 1 [ mm ] 412 1/2" 423 1/2" 496 1/2" 496 1/2"
H - Pozzetto portasonda 1 [ mm ] 1117 1/2" 1198 1/2" 1087 1/2" 1087 1/2"
J - Resistenza elettrica in manicotto [ mm ] 662 1" 1/2 673 1" 1/2 732 1" 1/2 732 1" 1/2
K - Ricircolo sanitario [ mm ] 1088 3/4" 1184 3/4" 1025 3/4" 1025 3/4"
L - Termometro [ mm ] 1512 1/2" 1658 1/2" 1372 1/2" 1372 1/2”

Note: non presente nella taglia in esame
-
Materiale di costruzione
Il bollitore è costruito in acciaio S235JR ed internamentre vetrificato secondo normativa DIN 4753-3 di riferimento.
Isolamento
Taglie 300 e 500 litri - Isolamento ad alta efficienza, con PU rigido, spessore 50 mm. Isolamento NON rimovibile. Riverstimento esterno in PVC.
Taglia 800 e 1000 litri - Isolamento ad alta efficienza, con PU morbido, spessore 70 mm. Isolamento rimovibile.

-

Ø D INT.

Ø D EST.
