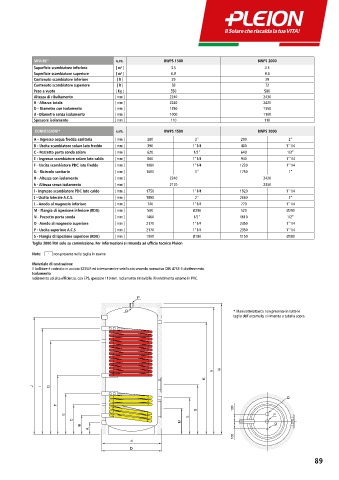

Page 91 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

ERP u.m. BWPS 1500 BWPS 2000
Volume Utile [l] 1415 1915
Dispersioni [W] 163 183 MISURE* u.m. BWPS 1500 BWPS 2000
Perdita di calore [kWh/24h] 3.9 4.4 Superficie scambiatore inferiore [ m² ] 3.5 4.5
Classe efficienza energetica [-] C C
Superficie scambiatore superiore [ m² ] 6.8 8.4
Contenuto scambiatore inferiore [ lt ] 29 39
PRESSIONI u.m. BWPS 1500 BWPS 2000 Contenuto scambiatore superiore [ lt ] 58 72
Peso a vuoto [ Kg ] 550 580
MAX Scambiatore [bar] 6 6 Altezza di ribaltamento [ mm ] 2240 2430
MAX Bollitore [bar] 10 10
H - Altezza totale [ mm ] 2240 2420
TEMPERATURA u.m. BWPS 1500 BWPS 2000
D - Diametro con isolamento [ mm ] 1250 1350
MAX Scambiatore [°C] 95 95 d - Diametro senza isolamento [ mm ] 1000 1100
MAX Bollitore [°C] 95 95 Spessore isolamento [ mm ] 110 110
Taglia 3000 litri solo su commissione. Per informazioni si rimanda ad ufficio tecnico Pleion
CONNESSIONI* u.m. BWPS 1500 BWPS 2000
A - Ingresso acqua fredda sanitaria [ mm ] 280 2" 290 2"
B - Uscita scambiatore solare lato freddo [ mm ] 390 1"1/4 400 1"1/4
C - Pozzetto porta sonda solare [ mm ] 620 1/2" 640 1/2"
E - Ingresso scambiatore solare lato caldo [ mm ] 860 1"1/4 940 1"1/4
F - Uscita scambiatore PDC lato freddo [ mm ] 1080 1"1/4 1220 1"1/4
G - Ricircolo sanitario [ mm ] 1600 1" 1750 1"
H - Altezza con isolamento [ mm ] 2240 2420
h - Altezza senza isolamento [ mm ] 2170 2350
I - Ingresso scambiatore PDC lato caldo [ mm ] 1750 1"1/4 1920 1"1/4
J - Uscita laterale A.C.S. [ mm ] 1890 2" 2060 2"
L - Anodo al magnesio inferiore [ mm ] 740 1"1/4 770 1"1/4
M - Flangia di ispezione inferiore (RDU) [ mm ] 500 Ø290 520 Ø290
N - Pozzetto porta sonda [ mm ] 1460 1/2" 1610 1/2"
O - Anodo al magnesio superiore [ mm ] 2170 1"1/4 2350 1"1/4
P - Uscita superiore A.C.S [ mm ] 2170 1"1/4 2350 1"1/4
S - Flangia di ispezione superiore (RDU) [ mm ] 1000 Ø180 1150 P Ø180
Taglia 3000 litri solo su commissione. Per informazioni si rimanda ad ufficio tecnico Pleion
O
Note: non presente nella taglia in esame
-
Materiale di costruzione
Il bollitore è costruito in acciaio S235JR ed internamentre vetrificato secondo normativa DIN 4753-3 di riferimento.
Isolamento
Isolamento ad alta efficienza, con EPS, spessore 110 mm. Isolamento rimovibile. Riverstimento esterno in PVC.

P
H
h
O * Manicotto/attacco non presente in tutte le K
taglie dell‘accumulo, si rimanda a tabella sopra.
J I G

F
S
E
L
C
M
B
A
H d
h
D
K
J I G
O
F
S 100
E P
L
C
M Q
B
A
100
d
D
89

O
100
P
Q

100
