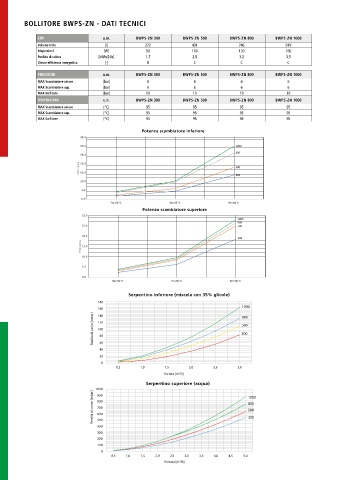

BOLLITORE BWPS-ZN - DATI TECNICI

ERP u.m. BWPS-ZN 300 BWPS-ZN 500 BWPS-ZN 800 BWPS-ZN 1000
Volume Utile [l] 272 431 746 919
Dispersioni [W] 90 100 130 160
Perdita di calore [kWh/24h] 1.7 2.5 3.2 3.5
Classe efficienza energetica [-] B C C C

PRESSIONI u.m. BWPS-ZN 300 BWPS-ZN 500 BWPS-ZN 800 BWPS-ZN 1000
MAX Scambiatore solare [bar] 6 6 6 6
MAX Scambiatore sup. [bar] 6 6 6 6
MAX Bollitore [bar] 10 10 10 10
TEMPERATURA u.m. BWPS-ZN 300 BWPS-ZN 500 BWPS-ZN 800 BWPS-ZN 1000
MAX Scambiatore solare [°C] 95 95 95 95
MAX Scambiatore sup. [°C] 95 95 95 95
MAX Bollitore [°C] 95 95 95 95
Potenza scambiatore inferiore
Potenza scambiatore inferiore
Potenza scambiatore inferiore
35.0
35.0
30.0 1000
30.0 1000
800
25.0 800
25.0
20.0
Potenza Kw
Potenza Kw 20.0 500
500
15.0
15.0
300
300
10.0
10.0
5.0
5.0
0.0
0.0
Tm=55 °C
Tm=60 °C
Tm=50 °C
Tm=50 °C Tm=55 °C Tm=60 °C
Potenza scambiatore superiore
Potenza scambiatore superiore
Potenza scambiatore superiore
25.0
25.0 1000
1000
800
25.0 800
500
25.0 500
20.0
20.0 300
300
Potenza Kw
Potenza Kw 15.0
15.0
10.0
10.0
5.0
5.0
0.0
0.0 Tm=50 °C Tm=55 °C Tm=60 °C
Tm=50 °C Tm=55 °C Tm=60 °C
SERPENTINO INFERIORE (miscela con 35% glicole)
Serpentino inferiore (miscela con 35% glicole)
180
1000
160 800
Perdita di carico [mbar] 120 300
140
500
100
80
60
40
20
0
0,5 1,0 1,5 2,0 2,5 3,0
Portata [m 3 /h]
SERPENTINO SUPERIORE (acqua) BWPS-ZN
Serpentino superiore (acqua)
1000 1000
Perdita di carico [mbar] 800 800
900
700
500
600
500
400 300
300
200
100
0
0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
Portata [m 3 /h]
