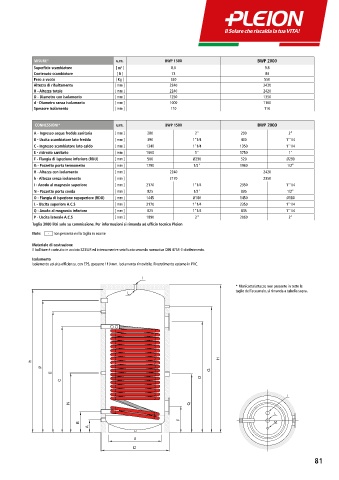

ERP u.m. BWP 1500 BWP 2000
Volume Utile [l] 1415 1915
Dispersioni [W] 163 183 MISURE* u.m. BWP 1500 BWP 2000
Perdita di calore [kWh/24h] 3.9 4.4 Superficie scambiatore [ m² ] 8.6 9.8
Classe efficienza energetica [-] C C
Contenuto scambiatore [ lt ] 73 83
Peso a vuoto [ Kg ] 520 550
PRESSIONI u.m. BWP 1500 BWP 2000
Altezza di ribaltamento [ mm ] 2240 2430
MAX Scambiatore [bar] 6 6 H - Altezza totale [ mm ] 2240 2420
MAX Bollitore [bar] 10 10 D - Diametro con isolamento [ mm ] 1250 1350
TEMPERATURA u.m. BWP 1500 BWP 2000 d - Diametro senza isolamento [ mm ] 1000 1100
MAX Scambiatore [°C] 95 95 Spessore isolamento [ mm ] 110 110
MAX Bollitore [°C] 95 95
Taglia 3000 litri solo su commissione. Per informazioni si rimanda ad ufficio tecnico Pleion
CONNESSIONI* u.m. BWP 1500 BWP 2000
A - Ingresso acqua fredda sanitaria [ mm ] 280 2" 290 2"
B - Uscita scambiatore lato freddo [ mm ] 390 1"1/4 400 1"1/4
C - Ingresso scambiatore lato caldo [ mm ] 1340 1"1/4 1350 1"1/4
E - ricircolo sanitario [ mm ] 1600 1" 1750 1"
F - Flangia di ispezione inferiore (RDU) [ mm ] 500 Ø290 520 Ø290
G - Pozzetto porta termometro [ mm ] 1790 1/2" 1960 1/2"
H - Altezza con isolamento [ mm ] 2240 2420
h - Altezza senza isolamento [ mm ] 2170 2350
I - Anodo al magnesio superiore [ mm ] 2170 1"1/4 2350 1"1/4
N - Pozzetto porta sonda [ mm ] 825 1/2" 835 1/2"
O - Flangia di ispezione supuperiore (RDU) [ mm ] 1445 Ø180 1450 Ø180
L - Uscita superiore A.C.S [ mm ] 2170 1"1/4 2350 1"1/4
Q - Anodo al magnesio inferiore [ mm ] 825 1"1/4 835 1"1/4
P - Uscita laterale A.C.S [ mm ] 1890 2" 2060 2"
Taglia 3000 litri solo su commissione. Per informazioni si rimanda ad ufficio tecnico Pleion
-
Note: non presente nella taglia in esame
I
Materiale di costruzione
Il bollitore è costruito in acciaio S235JR ed internamentre vetrificato secondo normativa DIN 4753-3 di riferimento.
L
Isolamento
Isolamento ad alta efficienza, con EPS, spessore 110 mm. Isolamento rimovibile. Riverstimento esterno in PVC.
I
* Manicotto/attacco non presente in tutte le
L taglie dell‘accumulo, si rimanda a tabella sopra.

H
h
P
G
E
O
C
N Q

H F
h B
A
P
G
E d
O
C D
I
N Q
L
F
B M
A
d
D
