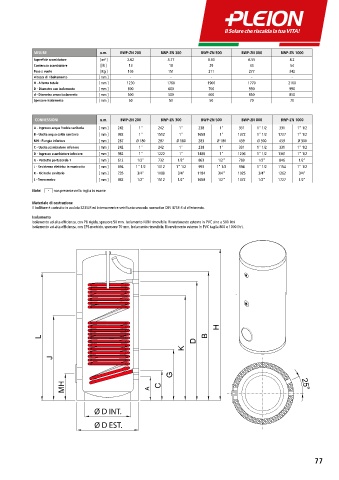

Page 79 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

ERP u.m. BWP-ZN 200 BWP-ZN 300 BWP-ZN 500 BWP-ZN 800 BWP-ZN 1000
Volume Utile [l] 181 276 429 750 933 MISURE u.m. BWP-ZN 200 BWP-ZN 300 BWP-ZN 500 BWP-ZN 800 BWP-ZN 1000
Dispersioni [W] 81 90 105 130 172 Superficie scambiatore [ m² ] 2.62 3.77 6.00 6.55 8.2
Perdita di calore [kWh/24h] 1.5 1.7 2.5 3.2 3.5 Contenuto scambiatore [ lt ] 13 18 29 43 54
Classe efficienza energetica [-] B B C C C Peso a vuoto [ Kg ] 105 151 211 277 342
Altezza di ribaltamento [ mm ] - - - - -
H - Altezza totale [ mm ] 1230 1760 1900 1770 2100
D - Diametro con isolamento [ mm ] 600 600 700 990 990
d - Diametro senza isolamento [ mm ] 500 500 600 850 850
Spessore isolamento [ mm ] 50 50 50 70 70

CONNESSIONI u.m. BWP-ZN 200 BWP-ZN 300 BWP-ZN 500 BWP-ZN 800 BWP-ZN 1000
A - Ingresso acqua fredda sanitaria [ mm ] 242 1" 242 1" 238 1" 331 1" 1/2 331 1" 1/2
B - Uscita acqua calda sanitaria [ mm ] 982 1" 1512 1" 1658 1" 1372 1" 1/2 1727 1" 1/2
MH - Flangia inferiore [ mm ] 287 Ø 180 287 Ø 180 283 Ø 180 459 Ø 300 459 Ø 300
C - Uscita scambiatore inferiore [ mm ] 242 1" 242 1" 238 1" 331 1" 1/2 331 1" 1/2
D - Ingresso scambiatore inferiore [ mm ] 982 1" 1222 1" 1488 1" 1206 1" 1/2 1361 1" 1/2
G - Pozzetto portasonda 1 [ mm ] 612 1/2" 732 1/2" 863 1/2" 769 1/2" 846 1/2"
J - Resistenza elettrica in manicotto [ mm ] 694 1" 1/2 1012 1" 1/2 993 1" 1/2 994 1" 1/2 1154 1" 1/2
K - Ricircolo sanitario [ mm ] 735 3/4" 1088 3/4" 1184 3/4" 1025 3/4" 1262 3/4"
L - Termometro [ mm ] 982 1/2" 1512 1/2" 1658 1/2" 1372 1/2" 1727 1/2"
Note: non presente nella taglia in esame
-
Materiale di costruzione
Il bollitore è costruito in acciaio S235JR ed internamentre vetrificato secondo normativa DIN 4753-3 di riferimento.
Isolamento
Isolamento ad alta efficienza, con PU rigido, spessore 50 mm. Isolamento NON rimovibile. Riverstimento esterno in PVC sino a 500 litri
Isolamento ad alta efficienza, con EPS morbido, spessore 70 mm. Isolamento rimovibile. Riverstimento esterno in PVC taglia 800 e 1000 litri.

-

Ø D INT.

Ø D EST.

77
