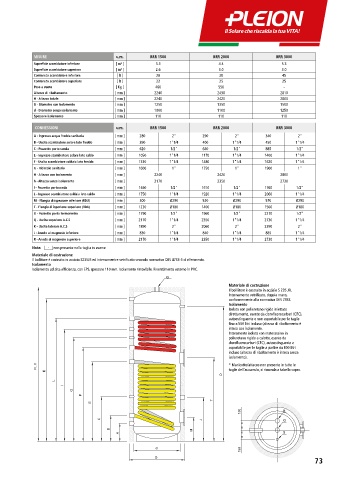

Page 75 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

ERP u.m. BRR 1500 BRR 2000 BRR 3000
Volume utile [ l ] 1450 1912 2900
Dispersioni [ W ] 163 183 - MISURE u.m. BRR 1500 BRR 2000 BRR 3000
Perdite di calore [ kWh/24h ] 3.9 4.4 - Superficie scambiatore inferiore [ m² ] 3.3 4.4 5.3
Classe efficienza energetica [ - ] C C - Superficie scambiatore superiore [ m² ] 2.6 3.0 3.0
Contenuto scambiatore inferiore [ lt ] 28 38 45
Contenuto scambiatore superiore [ lt ] 22 25 25
Peso a vuoto [ Kg ] 460 550 -
Altezza di ribaltamento [ mm ] 2240 2430 2810
H - Altezza totale [ mm ] 2240 2420 2800
D - Diametro con isolamento [ mm ] 1250 1350 1500
d - Diametro senza isolamento [ mm ] 1000 1100 1250
Spessore isolamento [ mm ] 110 110 110

CONNESSIONI u.m. BRR 1500 BRR 2000 BRR 3000
A - Ingresso acqua fredda sanitaria [ mm ] 280 2" 290 2" 340 2"
B - Uscita scambiatore solare lato freddo [ mm ] 390 1"1/4 400 1"1/4 450 1"1/4
C - Pozzetto porta sonda [ mm ] 620 1/2" 640 1/2" 885 1/2"
E - Ingresso scambiatore solare lato caldo [ mm ] 1050 1"1/4 1170 1"1/4 1400 1"1/4
F - Uscita scambiatore caldaia lato freddo [ mm ] 1310 1"1/4 1480 1"1/4 1620 1"1/4
G - Ricircolo sanitario [ mm ] 1600 1" 1750 1" 1900 1"
H - Altezza con isolamento [ mm ] 2240 2420 2800
h - Altezza senza isolamento [ mm ] 2170 2350 2730
I - Pozzetto portasonda [ mm ] 1460 1/2" 1610 1/2" 1760 Q 1/2"
L - Ingresso scambiatore caldaia lato caldo [ mm ] 1750 1"1/4 1920 1"1/4 2060 1"1/4
M - Flangia di ispezione inferiore (RDU) [ mm ] 500 Ø290 520 Ø290 570 Ø290
T - Flangia di ispezione superiore (RDU) [ mm ] 1230 Ø180 1400 Ø180 1500 Ø180
O - Pozzetto porta termometro [ mm ] 1790 1/2" 1960 1/2" 2270 1/2"
Q - Uscita superiore A.C.S [ mm ] 2170 1"1/4 2350 1"1/4 2730 1"1/4
K - Uscita laterale A.C.S [ mm ] 1890 2" 2060 2" 2390 2"
J - Anodo al magnesio inferiore [ mm ] 830 1"1/4 840 1"1/4 885 1"1/4
R - Anodo al magnesio superiore [ mm ] 2170 1"1/4 2350 1"1/4 2730 1"1/4
Note: non presente nella taglia in esame
-
Materiale di costruzione
Il bollitore è costruito in acciaio S235JR ed internamentre vetrificato secondo normativa DIN 4753-3 di riferimento.
Isolamento
Isolamento ad alta efficienza, con EPS, spessore 110 mm. Isolamento rimovibile. Riverstimento esterno in PVC.
H , h Q
K
Materiale di costruzione O
Il bolllitore è costruito in acciaio S 235 JR.
L
Internamente vetrificato, doppia mano,
I
conformemente alla normativa DIN 7353.
G
Isolamento
F
Isolato con poliuretano rigido iniettato
E direttamente, esente da clorofluorocarburi (CFC), T
autoestinguente e non asportabile per le taglie
fino a 500 litri incluso (altezza di ribaltamento è
C intesa con isolamento. J
Interamente isolato con materassino in
B poliuretano rigido a calotte, esente da
clorofluorocarburi (CFC), autoestinguente e M
A
asportabile per le taglie a partire da 800 litri
incluso (altezza di ribaltamento è intesa senza
isolamento). d
H , h * Manicotto/attacco non presente in tutte le
D

K taglie dell‘accumulo, si rimanda a tabella sopra.
O
L
I
G
F
T
E
150 R
C J Q
B M
A S
d
150
D
73

150 R
Q

S

150
