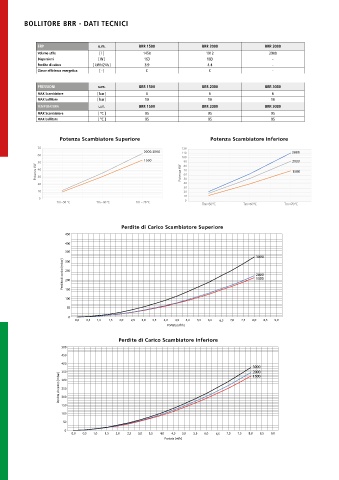

BOLLITORE BRR - DATI TECNICI

ERP u.m. BRR 1500 BRR 2000 BRR 3000
Volume utile [ l ] 1450 1912 2900
Dispersioni [ W ] 163 183 -
Perdite di calore [ kWh/24h ] 3.9 4.4 -
Classe efficienza energetica [ - ] C C -

PRESSIONI u.m. BRR 1500 BRR 2000 BRR 3000
MAX Scambiatore [ bar ] 6 6 6
MAX bollitore [ bar ] 10 10 10
TEMPERATURA u.m. BRR 1500 BRR 2000 BRR 3000
MAX Scambiatore [ °C ] 95 95 95
MAX bollitore [ °C ] 95 95 95

Potenza Scambiatore Superiore Potenza Scambiatore Inferiore
Potenza scambiatore superiore Potenza scambiatore inferiore
70 120
2000 - 3000 110 3000
60 100
1500
50 90 2000
Potenza kW 40 Potenza kW 70 1500
80
60
30
40
20 50
30
10 20
10
0 0
Tm=50 °C Tm= 60 °C Tm = 70 °C
Tm=50°C Tm=60°C Tm=70°C
Perdite di Carico Scambiatore Superiore
450
400
350
3000
Perdita di carico [mbar] 250 2000
300
1500
200
150
100
50
0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0
Portata [m 3 /h]

Perdite di Carico Scambiatore Inferiore
500
450
400
3000
350 2000
Perdita di carico [mbar] 250
1500
300
200
150
100
50
0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0
Portata [m 3 /h]
